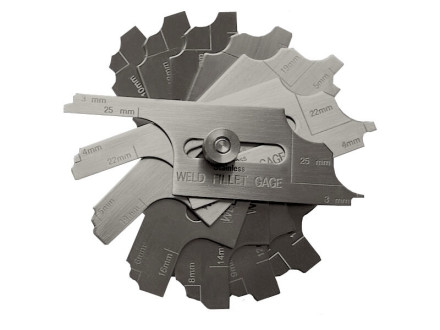

Шаблон сварщика WG5 (аналог УШС-2)

Шаблон сварщика WG5 (аналог универсального шаблона сварщика УШС-2) предназначен для контроля катетов угловых швов в диапазоне от 3,2 до 25,2 мм, выпуклости и вогнутости сварного шва и полностью соответствует требованиям СТБ 1133-98 «Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования».

Особенности:

• Контроль проводится ступенчатым методом определения до минимального зазора;
• Каждый из шаблонов имеет точно выполненные выточки определенного размера катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва;
• Контроль катета сварного шва производится ступенчатым методом до определения минимального зазора путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным;
• Материал – нержавеющая сталь;
