Описание и характеристики

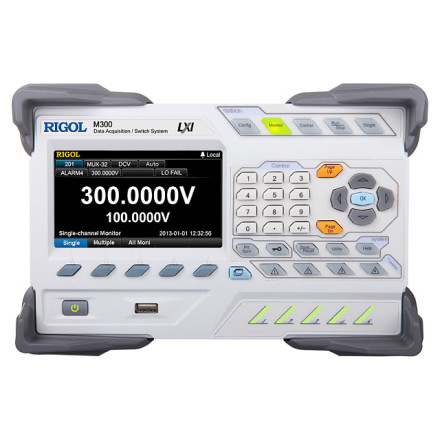

Система коммутации Rigol M300 упрощает и ускоряет тестирование сложных объектов, обеспечивая сбор данных с измерением параметров путем автоматического или дистанционного конфигурирования проверяемого устройства и подключения измерительных контуров к его контрольным точкам. Поддерживается возможность выполнения измерения внутренними и внешними средствами, в том числе с задействованием разных типов датчиков, по 256 измерительным линиям или коммутации до 320 каналов. Функциональность блока коммутации определяется типом и количеством установленных съемных модулей, которые приобретаются отдельно.
Благодаря наличию встроенного графического дисплея система коммутации Rigol M300 характеризуется высокой наглядностью и информативностью. Кнопочный интерфейс с цифровой панелью с подсветкой обеспечивает производство необходимых настроек и управление процессом работы без задействования ПК. Также предусмотрена возможность работы в дистанционном режиме, используя для управления интерфейсы USB, RS232, LAN или GPIB. Поддержка команд SCPI позволяет программировать оборудование под индивидуальные задачи. Результаты измерений можно анализировать на ПК с помощью соответствующего ПО.
Благодаря модульной конструкции с пятью свободными слотами система коммутации Rigol M300 может быстро перепрофилироваться под разные задачи путем простой установки подходящих сменных модулей.
Совместимые типы модулей
- MC3065 – 6,5-разрядный мультиметр с функцией измерения постоянного и переменного напряжения и силы тока, сопротивления по 2- и 4-проводной схеме, частоты, периода, температуры с выхода соответствующих сенсоров и считывания показаний с подключенных внешних датчиков.
- MC3120 – 20-канальный мультиплексор с входами HI и LO с поддержкой 4-проводных измерений.
- MC3132 – 32-канальный мультиплексор с входами HI и LO с поддержкой 4-проводных измерений.
- MC3164 – 64-канальный несимметричный мультиплексор с входами HI.
- MC3324 – комбинированный мультиплексор с 20 каналами для измерения напряжения и 4 каналами для измерения постоянного либо переменного тока.
- MC3416 – 16-канальный переключатель для включения внешних устройств или подачи сигнала к объекту контроля.
- MC3534 – многофункциональный модуль ввода-вывода с терминалами для подключения цифровых и аналоговых датчиков и сумматорами DAC.
- MC3648 – двухпроводной матричный коммутатор 4 x 8 для подключения к разным точкам объекта контроля в любой комбинации.
