Описание и характеристики

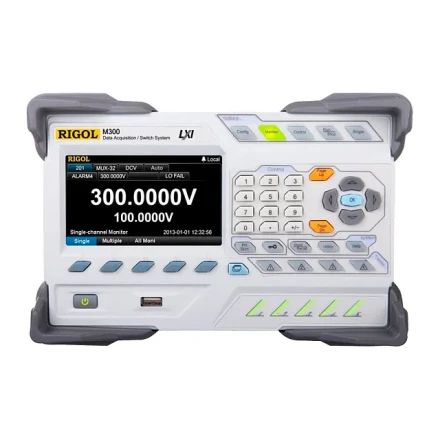

Система коммутации Rigol M302 сочетает в себе возможности прецизионного измерения с автоматическим переключением сигнальных линий, а также включением-отключением исполнительных каналов, и является универсальным решением для приложений, требующих тестирования нескольких точек или сигналов.
Блок коммутации представляет собой устройство модульного типа, функции которого определяются установленными модулями, оно может функционировать как под управлением ПК, так и автономно. Прибор можно использовать сразу после покупки, так как он поставляется в наборе с блоком 6,5-разрядного мультиметра и 20-канальным мультиплексором MC3120.
Преимущества системы коммутации Rigol M302
- Универсальность – оборудование способно автоматически измерять напряжение и силу тока DC и AC, сопротивление по двум и четырем линиям, частотные параметры, а также считывать показания со всех типов датчиков с электрическими выходами; наличие портов USB, LAN, GPIB, RS232 и аналоговых интерфейсов позволяет легко интегрировать устройство в состав испытательных и измерительных стендов, обеспечивая обмен данными с ПК и другим лабораторным оборудованием.
- Гибкость – поддерживается возможность использования 8 разновидностей сменных блоков, для установки которых центральный блок снабжен 5 слотами; выбирая подходящий тип и количество модулей, можно быстро менять функциональные возможности системы, обеспечивая измерения по 256 линиям или коммутацию до 320 каналов.
- Информативность – встроенный цветной 4,3-дюймовый дисплей упрощает настройку и дает возможность визуально контролировать текущие показания и просматривать статистику и результаты сканирования в табличном и графическом виде, а также отслеживать состояние системы; используя ПО Ultra Acquire, можно производить конфигурирование и анализировать данные с помощью ПК.
Комплектный мультиплексор обеспечивает переключение линий HI и LO в режиме "разрыв перед замыканием", благодаря чему система коммутации может использоваться как с пассивными, так и с активными датчиками. Конструкционно блок разделен на два идентичных банка по 10 изолированных каналов, которые объединяются попарно при выполнении измерений в 4-проводном режиме. Неиспользуемые при выполнении сканирования каналы отключаются программно и не включаются в список сканирования. Клеммная колодка M3TB20 обеспечивает простоту подключения устройства к объекту контроля.
