Описание и характеристики

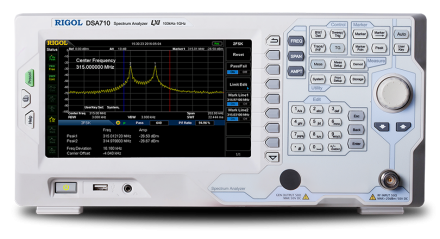

Анализатор спектра RIGOL DSA710 с частотным диапазоном от 100 кГц до 1 ГГц разработан специально для решения типовых задач базового уровня, для которых функциональность изделий серии DSA800 является избыточной. За счет упрощения ряда параметров и снижения требований к точностным характеристикам, данное изделие отличается более доступной ценой и оптимально подходит для небольших сервисных и ремонтных центров, частных мастеров и учебных заведений. Благодаря компактному исполнению прибор легко вписывается в любое рабочее место.
Оснащенный таким же 8-дюймовым цветным дисплеем, органами управления и интерфейсами для подключения к ПК, как и модель DSA815 старшей линейки, анализатор спектра не отличается от указанного устройства по характеристикам фильтров, уровню плотности фазовых шумов и показателю частотного отклика. Штатный предусилитель обеспечивает повышение уровня сигнала на 20 дБ, позволяя выполнять низкоуровневые измерения без внешних усилительных устройств. Стандартно в изделии реализуется шесть типов детектирования, отображение до четырех трасс с разными цветами, режим отслеживания пиковых значений и тестирование по маске. С помощью дополнительных принадлежностей прибор может быть адаптирован для измерения в системах с входным импедансом 75 Ом.
Опциональные возможности RIGOL DSA710
- Расширенный измерительный пакет позволяет дополнительно определять параметры T-Power, ACP, Chan Pwr, OBW, EBW, C/N Ratio, Harmo Dist и TOI.
- Режим Signal Seamless Capture используется при исследовании сложных сигналов с нестабильными мощностными характеристиками, обеспечивая их непрерывный захват в реальном времени без пропусков и проскоков, с отображением трассировки RT Trace, удержания MaxHold или сброса MaxHold Rst, либо с инструментами для анализа модуляций 2FSK.
- ПО Ultra Spectrum может применяться для дистанционного конфигурирования и управления анализатором с помощью ПК, предоставляя расширенный набор программных средств для обработки и анализа исследуемых сигналов, включая задействование до 20 маркеров для измерений, упрощенное формирование трасс с разными операциями, 3D-визуализацию спектрограмм, редактирование амплитудной коррекции и т.д.
- Тестирование устройств на ЭМС обеспечивается при активации квазипикового детектора и EMI-фильтров; для исследования уровня излучаемых помех электронными схемами и компонентами проверяемого оборудования предусмотрена возможность задействования зондов ближнего поля.
