Описание и характеристики

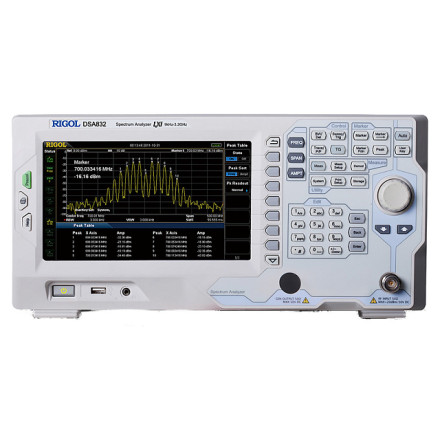

Анализатор спектра Rigol DSA832, реализующий цифровую технологию обработки данных после гетеродинного переноса исследуемого сигнала на промежуточную частоту, представляет собой компактный лабораторный прибор, который может применяться для тестирования и отладки телекоммуникационных устройств, систем связи и прочей аппаратуры. От младшей модификации серии DSA800 данное изделие отличается не только расширенным до 3,2 ГГц частотным диапазоном, но и улучшенными характеристиками: более высокой точностью, сниженным уровнем фазовых шумов и повышенной частотной стабильностью при уменьшенном показателе DANL. Лучшее разрешение фильтров ПЧ упрощает выделение сигналов с близкими частотными параметрами.
В ходе измерений на цветном дисплее анализатора спектра отображается используемое для управления классическое меню, а также информация о текущих установках и получаемые результаты в цифровом виде. С целью повышения эффективности анализа сигналов на экран может выводиться одновременно до четырех кривых спектра с цветовой дифференциацией. Для каждой трассы доступны индивидуальные установки с применением аналитических функций и возможностью выполнения математических операций. Поддерживается ручное и автоматическое отслеживание пиковых значений с помощью маркеров и функции поиска с составлением таблицы, что упрощает определение амплитудных характеристик исследуемых сигналов, анализ гармоник и т.д.
Особенности Rigol DSA832
- Встроенный предусилитель является стандартным компонентом, что обеспечивает возможность исследования низкоуровневых сигналов без задействования внешних усилительных устройств, являющихся источниками неопределенности при выполнении высокоточных измерений.
- Настраиваемые параметры сканирования и реализация разных типов детектирования, включая нормальное, пиковое, квазипиковое, среднеквадратическое и т.д., позволяют подбирать наиболее подходящий метод анализа, исходя из особенностей конкретного сигнала и тестируемого объекта контроля.
- Режим расширенных измерений, активируемый с помощью дополнительной программной опции, дает возможность контролировать мощностные параметры в основном и соседних каналах, определять ширину полосы, величину соотношения сигнал-шум, гармонических и интермодуляционных искажений, и т.д.
- Функция тестирования по маске ускоряет проверку соответствия параметров серийных устройств нормативным показателям, обеспечивая автоматическое сравнение реальных характеристик с образцовыми.
