Описание и характеристики

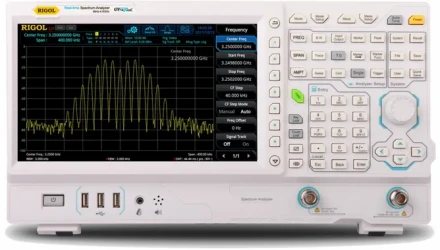

Анализатор спектра реального времени RIGOL RSA3045, с верхним пределом частотного диапазона до 4,5 ГГц, построен на основе технологии UltraReal и может использоваться для исследования сигналов различного типа, включая сложные и быстро меняющиеся, со скачкообразными частотными переходами, без риска пропуска или неправильной интерпретации событий. Являясь упрощенным вариантом приборов серии RSA5000 и отличаясь внешне от изделий старшей линейки только цветом корпуса, данная модель поддерживает управление с помощью кнопочного интерфейса, сенсорного дисплея, подключаемой мыши и клавиатуры или с задействованием ПК, за счет чего обеспечивается его высокая гибкость и универсальность.
Устройство поддерживает режим анализа в реальном времени в полосе обзора выбранной ширины, а также реализует метод свипирования, дублируя функции изделий семейства DSA. Анализатор спектра способен воспроизводить 7 режимов визуализации, отображая спектральную плотность, обычный спектр, спектрограмму, распределение мощности во временной области и т.д. При выборе режима одновременного просмотра результатов в разных окнах упрощается выявление зависимых событий. Простая адаптация под различные задачи обеспечивается за счет возможности расширения базовой функциональности с помощью дополнительных опций с программной активацией.
При использовании синхронизации по частотной маске, которая задается в виде индивидуального частотно-амплитудного шаблона путем ручных настроек или с использованием записи образцовых результатов, анализатор RIGOL RSA3045 позволяет отслеживать на общем фоне шумовые и редкие сигналы с определенным поведением.
Дополнительные возможности
- Увеличение входной чувствительности с помощью подключаемого предусилителя для отслеживания сигналов низкой амплитуды.
- Повышение точности путем установки термостабилизированного источника опорной частоты.
- Расширение полосы обзора в режиме реального времени до 25 или 40 МГц.
- Реализация режима дистанционного управления с дополнительными функциями измерений и анализа с помощью программного пакета Ultra Spectrum для установки на ПК.
- Активация расширенных измерительных функций, с выводом результатов в дополнительном окне одновременно с отображением трасс.
- Выполнение предварительных испытаний продукции на ЭМС с помощью опционального квазипикового детектора, набора фильтров и соответствующего ПО.
