Описание и характеристики

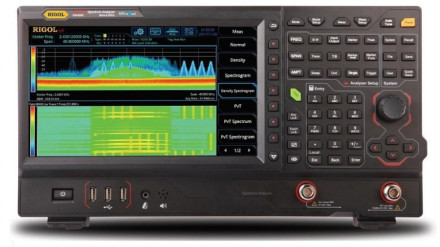

Анализатор спектра реального времени RIGOL RSA5032 является наиболее доступной по цене моделью в серии высокопроизводительных лабораторных приборов с сенсорным дисплеем, которая обеспечивает выполнение измерений в частотном диапазоне от 9 кГц до 3,2 ГГц и поддерживает несколько режимов работы. Низкий уровень собственных и фазовых шумов, высокая чувствительность и широкий перечень функций, который может быть дополнен с помощью опций, обеспечивают возможность решения с его помощью задач повышенной сложности. Изделия серии RSA5000 внесены в Госреестр СИ и могут применяться для разработки и отладки средств связи и коммуникационного оборудования, контроля качества продукции и для прочих целей в отраслях, подпадающих под госрегулирование.
Реализуя технологию Ultra-Real, анализатор спектра поддерживает режимы анализа GPSA и RTSA, позволяя при решении стандартных задач исследовать частотный спектр в классическом виде со сканированием, либо отслеживать сложные быстроменяющиеся сигналы без пропусков, задействуя до 7 вариантов визуализации. Базовая полоса анализа в реальном времени составляет 25 МГц и может быть расширена до 40 МГц. В отличие от изделий младшей линейки RSA3000, стандартно поддерживается расширенный режим демодуляций VSA. Работая с сигналами с цифровой модуляцией наиболее популярных форматов: ASK, FSK, PSK, MSK, QAM и пр., прибор позволяет просматривать спектрограммы, основную полосу частот, созвездие, демодулированные последовательности и т.п., упрощая анализ за счет улучшенной наглядности. Анализатор сравнивает измеренный сигнал с опорным, с установленной модуляцией, который формируется встроенными средствами, что дает возможность определять вектор ошибки и другие параметры.
Преимущества RIGOL RSA5032
- Расширенный набор интерфейсов упрощает интеграцию анализатора в состав лабораторных испытательных установок и автоматизированных производственных линий, обеспечивая получение результатов с гарантированной достоверностью.
- Запуск по частотной маске FMT дает возможность осуществлять захват редких и трудно определяемых сигналов, адаптируя устройство к соответствующему приложению с использованием фильтров разных типов и шести различных полос разрешения RBW.
- Поддержка EMI-режима с тремя вариантами детектирования и предустановленными предельными значениями в соответствии с часто применяемыми испытательными стандартами позволяет использовать прибор для анализа электромагнитной совместимости тестируемых устройств на всех этапах разработки, с быстрым оформлением необходимых отчетов.
