Описание и характеристики

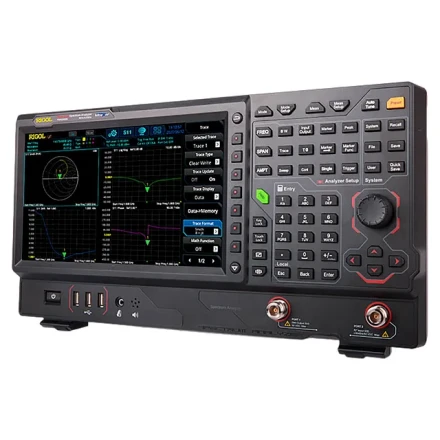

Анализатор спектра реального времени RIGOL RSA5032-TG с трекинг-генератором представляет собой многофункциональный высокопроизводительный прибор с частотным диапазоном до 3,2 ГГц, построенный на основе технологии Ultra-Real. Благодаря наличию встроенного источника сигнала с регулируемыми амплитудными характеристиками, с помощью данного изделия можно выполнять скалярные измерения, обеспечивая контроль параметров фильтров и усилителей, а при подключении опционального КСВН – определять S-характеристики радиочастотных трактов и прочих компонентов. Прибор может эксплуатироваться как в составе испытательных установок совместно с ПК, так и локально, с управлением с помощью кнопочного интерфейса, сенсорного дисплея или компьютерной клавиатуры и мыши, для подключения которых предусмотрены соответствующие порты.
Выполненный в таком же форм-факторе, что и изделия серии RSA3000, снабженные идентичным управляющим интерфейсом, анализатор спектра RIGOL RSA5032-TG лучше подходит для работы со сложными быстро меняющимися сигналами, уверенно идентифицируя их на общем шумовом фоне. Изделие характеризуется сниженными показателями фазового шума, DANL и частотного отклика, а также уменьшенной минимальной длительностью гарантированного захвата в режиме RTSA. Ряд функций и параметров, которые улучшаются у младших моделей опциями, в данном изделии реализованы штатно. Дополнительно предусмотрена возможность повышения чувствительности для отслеживания низкоамплитудных сигналов с помощью опционального предусилителя, расширения полосы обзора в RTSA-режиме, повышения точности при установке термостабилизированного источника опорной частоты, а также активация режима тестирования на ЭМС.
Функциональные особенности
- Как универсальный лабораторный измеритель, анализатор спектра позволяет исследовать сигналs в классическом виде в режиме свипирования, с выявлением и измерением частотных пиков, а также в реальном времени, без риска пропуска артефактов и нерегулярных сбоев.
- Разные варианты визуализации и поддержка многооконного режима повышают эффективность анализа, упрощая выявление взаимозависимых событий.
- Запуск по настраиваемой маске с задействованием внутренних либо внешних триггеров дает возможность отслеживать спорадические сигналы специфической формы.
- Наличие HDMI выхода позволяет применять анализатор для демонстрационных и образовательных нужд, транслируя изображение с экрана измерителя на внешний монитор или проектор.
