Описание и характеристики

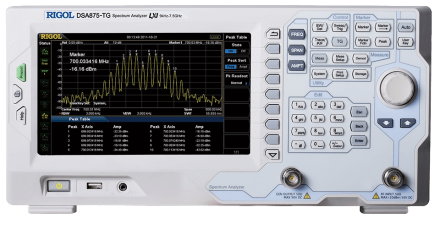

Анализатор спектра RIGOL DSA875-TG с трекинг-генератором является старшей моделью в семействе лабораторных настольных приборов, которая позволяет исследовать амплитудные и фазовые параметры различных объектов контроля, в том числе коммуникационного оборудования и радиотехнических устройств в полосе частот до 7,5 ГГц в ходе их разработки и отладки. С целью снижения стоимости целый ряд измерительных режимов, реализованных в серии DSA1000A стандартно, в данной модели предлагается в качестве дополнительных аппаратных и программных опций. Благодаря этому при покупке базового варианта не придется переплачивать за функции, которые могут оказаться невостребованными, но поддерживается возможность их добавления в последующем по мере необходимости.
За счет наличия встроенного цифрового предусилителя, анализатор спектра обладает высокой чувствительностью, позволяя отслеживать низкоуровневые сигналы. Он реализует семь типов детектирования и поддерживает стандартные функции маркерных измерений, коррекции АЧХ, авто-масштабирования, автоматического выбора диапазона и т.д. Опция DSA800-AMK расширяет перечень измеряемых параметров, позволяя контролировать дополнительно 11 характеристик. При задействовании опционального квазипикового детектора и волновых фильтров на 9, 120 и 200 кГц прибор может использоваться для испытаний целевых объектов на электромагнитную совместимость.
От базовой модели своей серии анализатор спектра RIGOL DSA875-TG отличается не только расширенным диапазоном рабочих частот, но и пониженным уровнем собственных шумов, с уменьшенным показателем плотности фазового шума, повышенной температурной стабильностью встроенного источника опорной частоты, улучшенной линейностью АЧХ и более высоким разрешением фильтра ПЧ. За счет наличия внутреннего трекинг-генератора с возможностью выдачи фиксированной мощности нужного номинала и поддержкой режима сканирования по мощности, прибор способен отслеживать частотные и амплитудные характеристики материалов, устройств и компонентов с построением АЧХ без подключения внешнего оборудования. В отличие от моделей без трекинг-генератора, в этой модели также поддерживается опция измерения КВСН и параметров S11, для чего необходим соответствующий программный пакет и мост VSWR с соответствующим частотным диапазоном.
Совместимое ПО для дистанционного управления
- Ultra Sigma от Rigol.
- Measurement & Automation Explorer от National Instruments.
- IO Libraries Suite от Keysight/Agilent Technologies.
- Пакет Rigol Ultra Spectrum.
