Описание и характеристики
Длина 1460 мм, межцентровое расстояние 1000 мм, высота центров 170 мм. Диаметр контролируемой заготовки 270 мм. Метод измерения: непосредственная оценка по отсчетному устройству (индикатору). Высокоточный прибор проверки биения, для контроля величины радиального и торцевого биения тел вращения, установленных в центрах (валов, шестерен, шкивов), радиального биения зубчатого венца колеса и т.д. Индикатор приобретается отдельно.

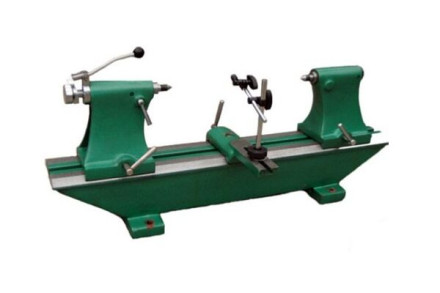

Особенности биениемера ПБ-1000:
- Сверхпрочный регулируемый держатель индикатора входит в комплект поставки. Индикатор приобретается отдельно.
- Центры быстросъемные.
- Ручная регулировка по направляющим.
- Центры закалены и отшлифованы.
- Бабки можно регулировать по расстоянию и фиксировать.
- Надежно фиксируется в любом положении с помощью специальной рукоятки рычажного типа.
- Конус Морзе №2.
- Тяжелое массивное основание обеспечивает необычайную устойчивость.
Прецизионные стендовые центры используются в металлообрабатывающих цехах машиностроительных предприятий.
Одна бабка оснащена подвижной пинолью с центром. В другой он неподвижно закреплен. Обе бабки могут перемещаться по направляющим станины и крепиться в любом месте в зависимости от габаритных размеров проверяемой детали. Аналогичным образом передвигается и фиксируется каретка с держателем. Грубая установка индикатора осуществляется путем его перемещения по колонке, точная настройка – при помощи микроподачи.
