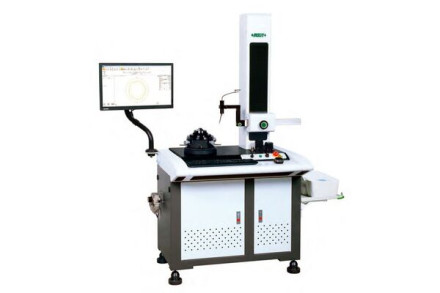

RCT-RA260 Машина для измерения округлости (кругломер)

Max нагрузка 20 кг, max диаметр 260 мм, ход по Z 165 мм.
Кругломер − высокоточный прибор, который позволяет оценить параметры тел вращения: круглость, соосность, биение, плоскостность и т. д. Используется там, где нужна точность меньше 1 микрона.

Прибор служит для измерения формы, в частности вычисление отклонения от круглости. Стол кругломера позволяет быстро совместить ось детали с осью вращения прибора. Работа системы основана на измерении наконечника по отношению к измеряемой детали. В ходе вычисления производится беспрерывное прощупывание цилиндра по кругу.

Приборы контроля формы - прецизионная оценка круглости и цилиндрической формы!

Система измеряет круглость, соосность, концентричность, плоскостность, радиальное биение, осевое биение, параллельность и перпендикулярность.

Волнистость поверхности (Wc, Wp, Wv, Wt, Wa, Wq);
Анализ Спектра, анализ высоты волны.

4 метода оценки округлости:

Метод наименьшей площади (MZCI − Minimum Circles)
Метод наименьших квадратов (LSCI − Least Squares Circle)
Метод наименьшей вписанной окружности (MCCI − Minimum Circumscribed Circle)
Метод наибольшей вписанной окружности (MICI − Maximum Inscribed Circle)
Высокоточный шпиндель с воздушным подшипником – отсутствие износа, долговременная точность.
Сбор данных с помощью высокоточного стабильного датчика.

Проводите анализ круглости с различными фильтрами.
Фильтрация: 1-15 upr, 1-50 upr, 1-150 upr, 1-250 upr, 1-500 upr, 15-100 upr, 15-500 upr, 2-15 upr.
Метод фильтрации: Гауссовский (стандарт ISO).

Зонд Диапазона измерения  ±300 um
Разрешение 0.001 μm
Линейная точность 0.25%
Рубиновый наконечник Размер Ø2x10 мм
Направление 2
Угол  ±45°
Ось Х Диапазон хода 165 мм
Предельный диапазон 25 мм
Режим управления ручной
Ось Z Диапазон хода 320 мм
Скорость перемещения 0.5~10 мм/с
Режим управления электродвигатель
Поворотный механизм Точность вращения (0.025+6H/10000) µm для H≤20 мм, H - высота
Скорость вращения  6 обр/мин
Макс. измерительный диаметр 260 мм
Максимальный диаметр заготовки (диаметр вращения) 400 мм
Ось вращения Точность радиального вращения  ±0.0125 µm
Точность осевого биения ±0.05 µm
Регулируемый
3D стол Диаметр  180 мм
Диапазон настройки центра ±3 мм
Диапазон регулировки уровня ±2°
Максимальная нагрузка 20 кг
Гранитный стол Размеры 700×500 мм
Прецизионный патрон
RCT-RA260-C2 Внешний диаметр захвата Ø1~Ø81 мм
Внутренний диаметр Ø31~Ø70 мм
Воздушный фильтр Диапазон давления 0~0.8 MPa
Точность удаления масляного тумана 0.01 µm
Экспортная концентрация масляного тумана 0.5 мг/м³




Характеристики патрона RCT-RA260-C2 Диапазон зажима
A B C D E F G Внешний Внутренний
М6х1.0 20 116 143 10.5 37 15 Ø1~81 Ø31~70




В комплект входит:

Зонд RCT-RA260-T1, Патрон RCT-RA260-C2, Принтер, Компьютер, Воздушный фильтр, Сушилка, Инструменты для установки, Программное обеспечение для измерения, анализа, вывода данных и т.д.

Технические характеристики:
Бренд:
INSIZE
Максимальная нагрузка:
20 кг
Мощность:
220V±10%, 50Hz
Погрешность:
0.001μm
Погрешность зонда:
0.25%
Тип:
Круголомеры
Габариты (Д×Ш×В):
1300х795х1715
Вес:
320.000 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
