Описание и характеристики

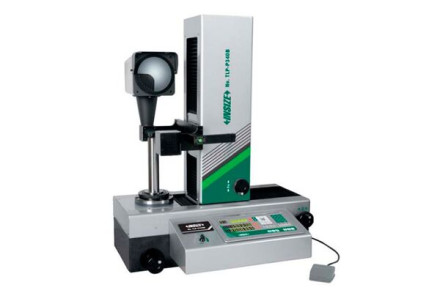

Пресеттер проекционный для предварительной настройки металлорежущего инструмента. Разрешение 0.5 µm (микрон). Оборудование используется на металлообрабатывающем производстве. Поставляется с пылезащитным чехлом.
Устройство пресеттера TLP-P340B INSIZE:
- Проекционный экран Ø120 мм со шкалой (транспортир с градацией 1°, радиус с градацией 0.2, 0.4, 0.8, 1.2, 1.5, 2, 2.5, 3 мм)
- Колеса с ручкой для тонкой (ручной) регулировки перемещения по осям Х и Z
- Светодиодная подсветка
- Камера с х20 кратным объективом
- Инструментальная втулка с держателем шпинделя BT50
- Ручное колесо для вращения шпинделя
- Кнопка подачи воздуха для быстрого перемещения по осям X и Z
- Необходимо подключение сжатого воздуха 0.6 МПа
- Ножной переключатель
- Принтер в состав комплекта не входит, заказывается отдельно
Функции устройства предварительной настройки инструмента:
- Установка нуля
- Система опорных координат
- Система относительных координат
- Режим определения местоположения
- Измерительные инструменты
- Нормальный режим отображения дисплея (Когда TLP-P340B не находится в режиме измерения, предустановки или настройки системных параметров)
- Компенсация оси
- Параметры инструмента (радиальное значение и длина инструмента (D/L); координаты центра инструмента (X/Z) и радиус окружности (R); координаты вершины угла кромки инструмента (X/Z) и размер угла (A).
При помощи устройства предварительной настройки инструмента можно измерить как основные параметры режущего инструмента (max диаметр, вылет, угол и пр.), так и выполнить их подробную проверку (состояние: кромок, ленточек фрез и сверл, профиля, покрытия, поверхности и т.д.).
Один пресеттер может обслуживать до 100 станков!
Пресеттер помогает сократить вспомогательное время на привязку инструмента по осям в 3 и более раза, тем самым увеличивая производительность станка. Также предварительная инспекция позволяет определить износ режущего инструмента, точность установки сменной пластины на державке, корпусной фрезе, расточной системе и т.д.
На основе диагностики можно принять решение о заточке или смене используемого инструмента, убедиться в правильности монтажа всех элементов, что позволяет избежать ошибок при изготовлении изделий/деталей на токарном, фрезерном, сверлильном и другом металлообрабатывающем станке, повысить точность обработки.
Советы по настройке пресеттера TLP-P340B INSIZE:
- После распаковки и подготовки оборудования нажмите кнопку Вкл.
- Снимите защитный поролон и защитную крышку объектива.
- Нажмите "Enter" для поиска начала координат по оси X.
- Стрелка проходит через точку начала координат.
- Пока вы не услышите два звуковых сигнала, на дисплее не появится надпись: «Точка RI найдена».
- Найдите начало координат по оси Z.
- Закончите поиск точек.
- Протрите инструментальную втулку от масла.
- Включите контурную подсветку.
- Переместите ось X, чтобы найти правый край заготовки.
- Поверните маховик шпинделя, чтобы четко настроить изображение на проекционном экране.
