Описание и характеристики

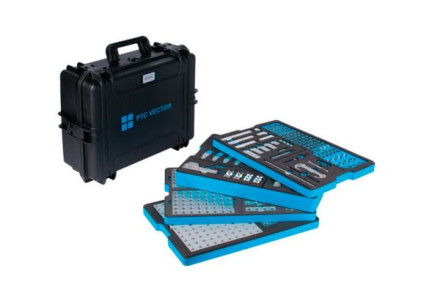

Базовый комплект EXPERT, 323 предмета. Для удобства хранения и перемещения набор вспомогательной оснастки для координатно-измерительных машин поставляется в специальном кейсе с ложементами для удобного хранения элементов.
Повысьте точность и производительность контроля на КИМ благодаря использованию крепежной оснастки, которая легко собирается и обеспечивает эффективное решение крепления деталей для измерений.
Правильное закрепление деталей во время измерений имеет важное значение для точности и повторяемости. Принадлежности для КИМ предназначены для надежной фиксации деталей с минимальным усилием. Спектр зажимных приспособлений для координатно-измерительных машин, держателей и регулируемых опор обеспечивает большую универсальность при сборке крепежной оснастки для разнообразных деталей различной формы и материалов.
Стандартное покрытие элементов – прозрачный анод.

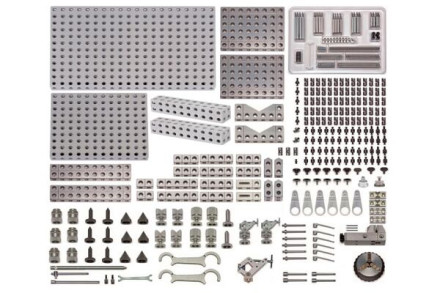

В комплект входит:
- 11362 Базовая плата комбирированная G25, 500х300х25 мм - 1 шт.
- 11360 Базовая плата комбинированная G25, 250х300х25 мм - 1 шт.
- 11352 Базовая плата GH25, 150х200х25 мм - 2 шт.
- 12885 Базовая плата GH25, 25х50х250 мм - 2 шт.
- 12883 Двухрядный линейный элемент GH25, 50х50х250 мм - 2 шт.
- 11376 Линейный элемент GH25, 25х25х125 мм - 2 шт.
- 11375 Линейный элемент GH25, 25х25х100 мм - 4 шт.
- 11374 Линейный элемент GH25, 25х25х75 мм - 4 шт.
- 11373 Линейный элемент GH25, 25х25х50 мм - 2 шт.
- 13233 Линейный настроечный элемент GH25, 25х25х75 мм - 2 шт.
- 11987 V-блок 120 градусов GH25, 25х50х150 мм - 2 шт.
- 12256 Дельта-блок 120 градусов GH25, 25х50х56 мм - 2 шт.
- 12253 Дельта-блок 120 градусов GH25, 25х25х56 мм - 2 шт.
- 72139 Винтовой домкрат с прецизионной резьбой и контргайкой 38-50мм М24х1 - 6 шт.
- 11644 Центр 60 градусов, М24х1, короткий - 6 шт.
- 11646 Центр 60 градусов, М24х1, удлиненный - 6 шт.
- 70584 Центр с шариковым наконечником М24х1, высота 52 мм - 2 шт.
- 70941 Магнитный держатель с шаровым соединением, D=25 М24х1 - 4 шт.
- 70733 V-блок 120 градусов М24х1, с шаровым соединением - 2 шт.
- 70725 V-блок 90 градусов М24х1, с шаровым соединением - 2 шт.
- 70924 Зажимная струбцина с шарниром, М24х1, В=50 - 1 шт.
- 70925 Зажимная струбцина с шаровым шарниром, М24х1, В=20 - 2 шт.
- 12258 Пружинный зажим, самозапирающийся на зажимном штифте, G25/16, L=59 - 6 шт.
- 12263 Зажимной штифт L=60, с резьбой - 6 шт.
- 12260 Зажимной штифт L=60, самозапирающийся - 4 шт.
- 12268 Траверса-держатель с пяткой, М6 - 6 шт.
- 71791 Тиски GS25 губки 50 мм (комплект из 8 предметов) - 1 шт.
- 72080 3-кулачковый бесключевой патрон 80 мм - 1 шт.
- 71019 Набор прижимов М6, 68 предметов - 1 шт.
- 71495 Набор инструментов G25 (8 предметов) - 1 шт.
- 88000-E Комплект соединительных элементов для набора VECTOR EXPERT - 1 шт.
- 02584-E Кейс c ложементами для хранения элементов VECTOR EXPERT - 1 шт.
