Описание и характеристики
Описание

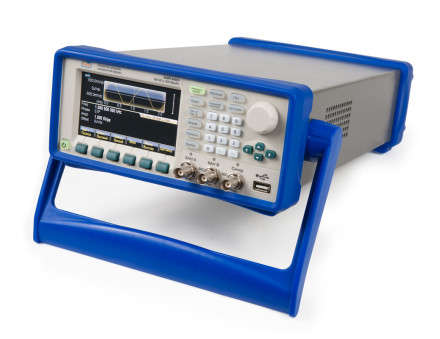

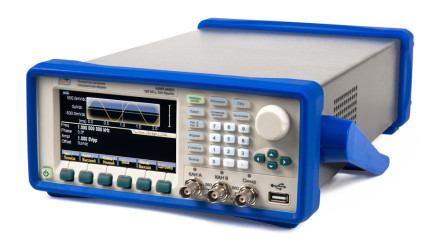

Генератор сигналов специальной формы АКИП-3420/2 – это бюджетное устройство, которое дает специалистам максимум возможностей для разработки и тестирования радиоэлектронной аппаратуры. Прибор позволяет генерировать сигналы установленных и произвольных форм с высокими частотными характеристиками.
Основными сферами применения генератора являются экспериментальные исследования в области радиоэлектроники, научно-исследовательская работа, образовательная сфера, промышленное производство. С их помощью можно производить ремонт электронной и радиоэлектронной аппаратуры.
Генератор имеет два полностью независимых канала. Специалистможет генерировать два абсолютно одинаковых или полностью разных сигнала. Таким образом, прибор заменяет два одноканальных генератора. Использование технологии DDS дает возможность формировать очень точные сигналы с возможностью независимого изменения каждой из характеристик.
С помощью генератора можно производить более 150 сигналов стандартной формы, более 145 функциональных сигналов. Поддерживаются PRBS, экспоненциальное нарастание или падение, различные типы шумов. Генератор сигналов специальной формы АКИП-3420/2 предназначен также для генерации СПФ.
Установлен встроенный частотомер. С его помощью можно измерять частоту сигнала с максимальным значением до 350 МГц. Это позволяет заменить собой осциллограф.

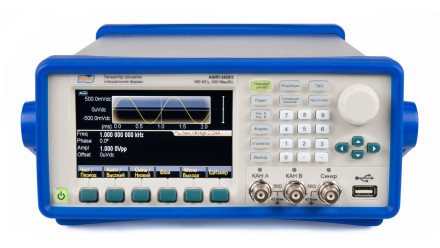

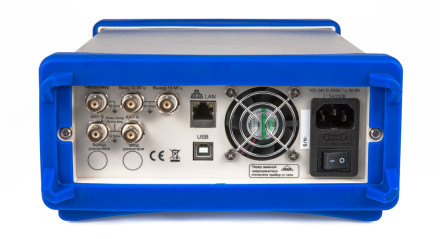

Для управления прибором используются кнопки на панели отображение информации производится на 11-см жидкокристаллическом экране. На корпусе имеются интерфейсы USB – 2 штуки и сетевой разъем для подключения компьютера и удаленного управления генератором при помощи ПО на компьютере.
Характеристики
| Количество каналов | 2 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 120 МГц |
| Опорный генератор (погрешность установки частоты) | ±2×10-6 | опция ±2×10-7 |
| Выходной уровень (минимум) | 1 мВпик-пик |
| Выходной уровень (максимум) | 10 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 14 |
| Память (СПФ) | 1 МБ |
| Виды модуляции | АМ | ЧМ | ФМ | ШИМ | СУМ | ЧМн | 4FSK | QFSK | ФМн | 4PSK | Амн | OSK |
| ГКЧ | Да |
| BURST Пакетный режим | Да |
| Экран (см, разрешение) | TFT | 480 х 272 | 11 см |
| Особенности | Два полностью независимых источника колебаний. Стандартные формы сигналов - 7 вида. Режим формирования сигнала произвольной формы, дискретизация до 500 МГц (146 видов). Режим SUM, сложение 2-х выходных сигналов. Встроенный частотомер до 350 МГц. Формирование выходного сигнала путем задания гармоник (50 макс.) Опция - усилитель мощности до 2 Вт, 50 Ом. |
| Интерфейс | USB | LAN |
Комплектация
- Генератор АКИП-3420/2
- Шнур питания
- Соединительный кабель
- Руководство по эксплуатации
- Индивидуальная упаковка
