Описание и характеристики
Описание

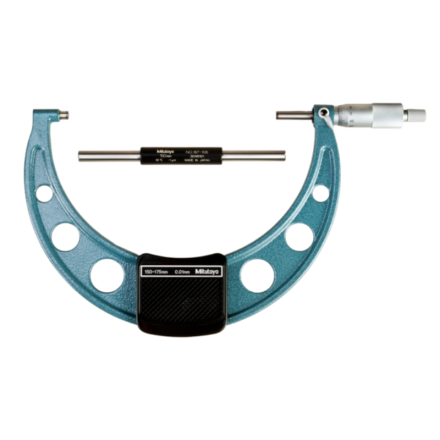

Наружный микрометр Mitutoyo 103-143-10. Наружный микрометр Mitutoyo идеально подходит для измерения металлических и неметаллических деталей. Механизм с храповым механизмом обеспечивает равномерное давление на деталь для точных и воспроизводимых измерений. Модели с фрикционным наперстком позволяют проводить измерения с постоянным усилием одной рукой.
ПРЕИМУЩЕСТВА МИКРОМЕТРА Mitutoyo 103-143-10
- Рама покрыта обожженной эмалью hammertone для долговечности
- Шкала выгравирована лазером на наперстке и гильзе
- Твердосплавная наплавка на шпинделе и наковальне устойчива к износу и сохраняет плоскостность поверхностей, обеспечивая более высокую точность
- Для быстрого вращения шпинделя всегда имеется в наличии ускоритель
- Поставляется со стандартной планкой, за исключением моделей 0-1 и 0-25 мм.
- Поставляется во встроенном пластиковом футляре
Характеристики
| Шкала | барабан и стебель с матовым хромовым покрытием |
| Цена деления | 0.01 мм. / 0.001 мм. |
| Плоскостность | 0.6 мкм для моделей до 300 мм. 1 мкм для моделей свыше 300 мм. |
| Измерительные поверхности | с твердосплавными наконечниками, доведенные |
| Микрометрический винт | шаг 0.5 мм, со стопором |
| Параллельность | (2 + L/100) мкм, L = макс. диапазон (мм) |
| Измерительное усилие | 5 - 10 Н (от 100 мм. и выше: 5 - 15 Н) |
| Модель | Диапазон, мм | Цена деления, мм | Погрешность, мкм | L, мм | A, мм | B, мм | C, мм | D, мм | Масса, г |
|---|---|---|---|---|---|---|---|---|---|
| 103-129 | 0 - 25 | 0.001 | ±2 | 30.3 | 2.8 | 9 | 28 | 6.35 | 175 |
| 103-130 | 25 - 50 | 0.001 | ±2 | 55.3 | 2.8 | 10 | 38 | 6.35 | 215 |
| 103-137 | 0 - 25 | 0.01 | ±2 | 30.3 | 2.8 | 9 | 28 | 6.35 | 175 |
| 103-138 | 25 - 50 | 0.01 | ±2 | 55.3 | 2.8 | 10 | 38 | 6.35 | 215 |
| 103-139-10 | 50 - 75 | 0.01 | ±2 | 80.3 | 2.8 | 12 | 46 | 6.35 | 315 |
| 103-140-10 | 75 - 100 | 0.01 | ±3 | 105.3 | 2.8 | 14 | 57 | 6.35 | 375 |
| 103-141-10 | 100 - 125 | 0.01 | ±3 | 132.8 | 5.3 | 17 | 76 | 6.35 | 515 |
| 103-142-10 | 125 - 150 | 0.01 | ±3 | 158.2 | 5.7 | 19 | 90 | 6.35 | 665 |
| 103-143-10 | 150 - 175 | 0.01 | ±4 | 183.6 | 6.1 | 20 | 102 | 6.35 | 720 |
| 103-144-10 | 175 - 200 | 0.01 | ±4 | 208.8 | 6.3 | 19 | 115 | 6.35 | 920 |
| 103-145-10 | 200 - 225 | 0.01 | ±4 | 234.2 | 6.7 | 18 | 127 | 6.35 | 1080 |
| 103-146-10 | 225 - 250 | 0.01 | ±5 | 258 | 5.5 | 18 | 139 | 6.35 | 1255 |
| 103-147-10 | 250 - 275 | 0.01 | ±5 | 284 | 6.5 | 18 | 152 | 6.35 | 1405 |
| 103-148-10 | 275 - 300 | 0.01 | ±5 | 309 | 6.5 | 18 | 166 | 6.35 | 1565 |
| 103-149 | 300 - 325 | 0.01 | ±6 | 353 | 18 | 28 | 187 | 8 | 1985 |
| 103-150 | 325 - 350 | 0.01 | ±6 | 378 | 18 | 28 | 199 | 8 | 2155 |
| 103-151 | 350 - 375 | 0.01 | ±6 | 403 | 18 | 28 | 212 | 8 | 2305 |
| 103-152 | 375 - 400 | 0.01 | ±7 | 428 | 18 | 28 | 224 | 8 | 2455 |
| 103-153 | 400 - 425 | 0.01 | ±7 | 453 | 18 | 28 | 236 | 8 | 2715 |
| 103-154 | 425 - 450 | 0.01 | ±7 | 478 | 18 | 28 | 248 | 8 | 2965 |
| 103-155 | 450 - 475 | 0.01 | ±8 | 503 | 18 | 28 | 261 | 8 | 3215 |
| 103-156 | 475 - 500 | 0.01 | ±8 | 528 | 18 | 28 | 273 | 8 | 3450 |
| 103-157 | 500 - 525 | 0.01 | ±9 | 575 | 40 | 28 | 307 | 8 | 4060 |
| 103-158 | 525 - 550 | 0.01 | ±9 | 575 | 15 | 28 | 307 | 8 | 4080 |
| 103-159 | 550 - 575 | 0.01 | ±9 | 625 | 40 | 28 | 332 | 8 | 4500 |
| 103-160 | 575 - 600 | 0.01 | ±9 | 625 | 15 | 28 | 332 | 8 | 4525 |
| 103-161 | 600 - 625 | 0.01 | ±9 | 675 | 40 | 28 | 355 | 8 | 4915 |
| 103-162 | 625 - 650 | 0.01 | ±9 | 675 | 15 | 28 | 355 | 8 | 4930 |
| 103-163 | 650 - 675 | 0.01 | ±9 | 725 | 40 | 28 | 382 | 8 | 5200 |
| 103-164 | 675 - 700 | 0.01 | ±9 | 725 | 15 | 28 | 382 | 8 | 5215 |
| 103-165 | 700 - 725 | 0.01 | ±9 | 775 | 40 | 28 | 405 | 8 | 5835 |
| 103-166 | 725 - 750 | 0.01 | ±9 | 775 | 15 | 28 | 405 | 8 | 5860 |
| 103-167 | 750 - 775 | 0.01 | ±9 | 825 | 40 | 28 | 430 | 8 | 6385 |
| 103-168 | 775 - 800 | 0.01 | ±9 | 825 | 15 | 28 | 430 | 8 | 6410 |
| 103-169 | 800 - 825 | 0.01 | ±9 | 875 | 40 | 28 | 455 | 8 | 6925 |
| 103-170 | 825 - 850 | 0.01 | ±9 | 875 | 15 | 28 | 455 | 8 | 6940 |
| 103-171 | 850 - 875 | 0.01 | ±9 | 925 | 40 | 28 | 480 | 8 | 7565 |
| 103-172 | 875 - 900 | 0.01 | ±9 | 925 | 15 | 28 | 480 | 8 | 7590 |
| 103-173 | 900 - 925 | 0.01 | ±9 | 975 | 40 | 28 | 505 | 8 | 8215 |
| 103-174 | 925 - 950 | 0.01 | ±9 | 975 | 15 | 28 | 505 | 8 | 8240 |
| 103-175 | 950 - 975 | 0.01 | ±9 | 1025 | 40 | 28 | 530 | 8 | 8860 |
| 103-176 | 975 - 1000 | 0.01 | ±9 | 1025 | 15 | 28 | 530 | 8 | 8880 |
Комплектация
- Наружный микрометр
- Руководство пользователя
- Гарантийный талон
- Упаковка
