Описание и характеристики
Описание

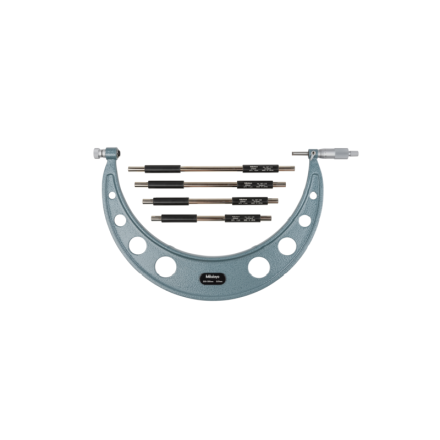

Наружный микрометр Mitutoyo 104-141А. Микрометр Mitutoyo с храповым механизмом и внешней шкалой в метрической системе идеально подходит для измерения металлических и неметаллических деталей за счёт контроля силы, прилагаемой шпинделем. Механизм с храповым механизмом обеспечивает равномерное давление на деталь для точных и воспроизводимых измерений. Сменные наковальни позволяют измерять детали самых разных размеров.
ПРЕИМУЩЕСТВА МИКРОМЕТРА Mitutoyo 104-141А
- Храповой механизм обеспечивает слышимый щелчок, гарантирующий, что измерение выполняется с постоянной заданной силой
- Метрическая шкала выгравирована лазером на наперстке для быстрого и удобного считывания
- Наплавка из твёрдого сплава на шпинделе устойчива к износу и сохраняет плоскостность поверхностей для более высокой точности
- Для быстрого вращения шпинделя всегда имеется в наличии ускоритель

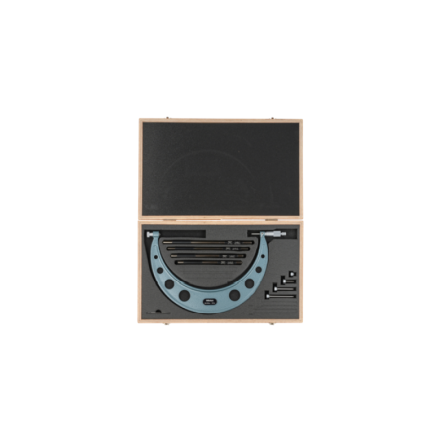

- Поставляется во встроенном деревянном футляре
Характеристики
| Погрешность | ±(4 + L/75) мкм, где L = макс. диапазон измерений (мм) |
| Цена деления | 0.01 мм. |
| Шкала | барабан и стебель с матовым хромовым покрытием: - диаметр 18 мм (до 300 мм.) - диаметр 21 мм (свыше 300 мм.) |
| Плоскостность | 0.6 мкм для моделей до 300 мм. 1 мкм для моделей свыше 300 мм. |
| Параллельность | 2 мкм для моделей до 75 мм. 3 мкм для моделей до 150 мм. (2 + L/100) мкм для моделей свыше 150 мм. |
| Измерительные поверхности | закалённые, шлифованные (пятка), с твердосплавным наконечником, шлифованные (микровинт) |
| Микрометрический винт | со стопором, диаметр 6.35 мм. (до 300 мм.), диаметр 8 мм. (более 300 мм.) |
| шаг микровинта 0.5 мм. | |
| Измерительное усилие | от 5 до 10 Н, от 10 до 14 Н (при диапазоне измерений более 300 мм.) |
| Модель | Диапазон, мм | Цена деления, мм | Установочные меры, шт. | Сменные пятки, шт. | Масса, кг |
|---|---|---|---|---|---|
| 104-171 | 0 - 50 | 0.01 | 1 | 1 | 0.32 |
| 104-139А | 0 - 100 | 0.01 | 3 | 4 | 0.79 |
| 104-135А | 0 - 150 | 0.01 | 5 | 6 | 1.35 |
| 104-161А | 50 - 150 | 0.01 | 4 | 4 | 1.35 |
| 104-140А | 100 - 200 | 0.01 | 4 | 4 | 1.38 |
| 104-136А | 150 - 300 | 0.01 | 6 | 6 | 2.65 |
| 104-141А | 200 - 300 | 0.01 | 4 | 4 | 2.22 |
| 104-142А | 300 - 400 | 0.01 | 4 | 4 | 3.31 |
| 104-143А | 400 - 500 | 0.01 | 4 | 4 | 4.81 |
| 104-144А | 500 - 600 | 0.01 | 4 | 4 | 6.35 |
| 104-145А | 600 - 700 | 0.01 | 4 | 4 | 7.72 |
| 104-146А | 700 - 800 | 0.01 | 4 | 4 | 9.08 |
| 104-147А | 800 - 900 | 0.01 | 4 | 4 | 10.41 |
| 104-148А | 900 - 1000 | 0.01 | 4 | 4 | 11.78 |
Комплектация
- Наружный микрометр
- Установочная мера (от 25 мм. и выше)
- Измерительные пятки
- Ключ
- Руководство пользователя
- Гарантийный талон
- Упаковка
Технические характеристики
БрендMitutoyo
