Описание и характеристики
Описание
Комплект нагрузочный измерительный с регулятором тока РТ-2048-01, ТУ 4224-001-46964690-2005 предназначен для испытания АВ с номинальным током расцепителя от 4 до 80 А.
Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-1), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

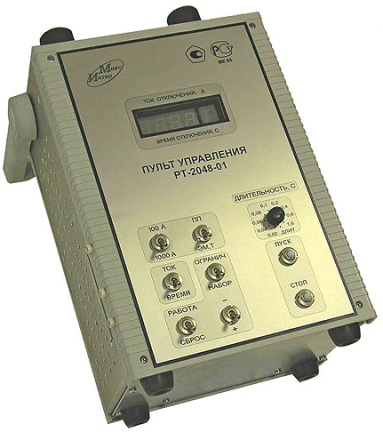

Данный прибор обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

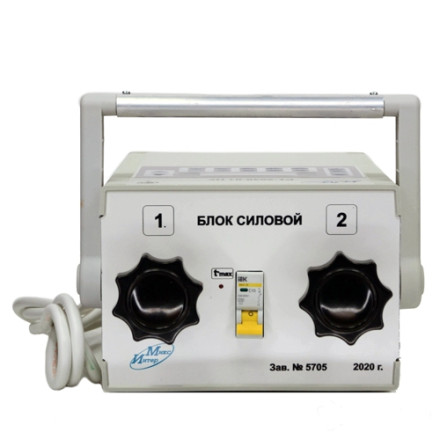

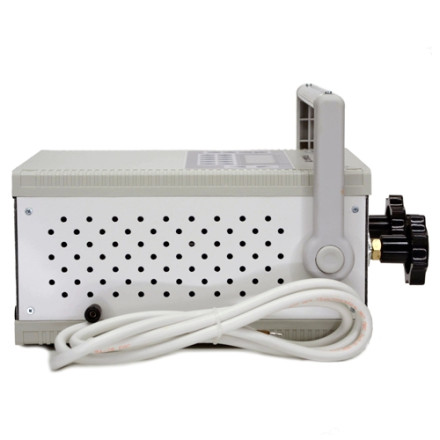

Комплект представляет собой переносной МОНОБЛОК: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-1), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).
Характеристики
| Параметр | Значение |
| Диапазон измерения и регулирования силы тока | 10...1000 А |
| Диапазон задания и измерения длительности протекания тока в кратковременном режиме | 0.02-1.6 с |
| Приведенная погрешность измерения силы испытательного тока, не более | ±5 % |
| Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ, не более | ±5 % |
| Напряжение питающей сети | 220 ±22 В или 380 ±38 В |
| Ток потребления комплектом в импульсном режиме при максимальном испытательном токе | 1000 А...23 A |
| Мощность, потребляемая комплектом: - В кратковременном режиме (I max = 1000 A), не более - В длительном режиме (I max = 500 A), не более - В длительном режиме (I max = 300 A), не более |
9 кВА 2,6 кВА 0,8 кВА |
| Длина | 280 мм |
| Ширина | 185 мм |
| Высота | 160 мм |
| Масса | 6 кг |
Комплектация
- Комплект нагрузочный измерительный РТ-2048-01
- Моноблок
- Кабель соединительный
- Токопроводы сечением 35 мм, длина 1 м - 2 шт
- Свидетельство о первичной поверке
- Гарантийный талон
- Руководство по эксплуатации
- Индивидуальная упаковка
