Описание и характеристики
Описание

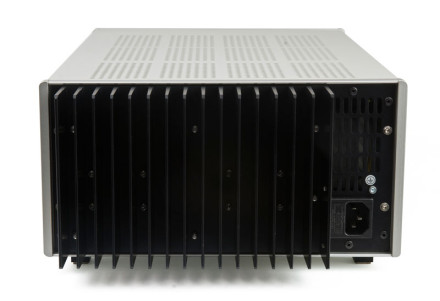

Функциональный генератор АКИП-3416/1 используется научно-исследовательскими работниками и сотрудниками сервисных центров для генерации сигналов предустановленных форм в частотном диапазоне от 1 мГц до 100 кГц. Так как этот генератор имеет встроенный усилитель, его главной особенностью является повышенный уровень выходного сигнала, максимальное значение которого составляет 45 Впик-пик.
Прибор позволяет генерировать электрические сигналы нескольких различных форм: в виде синусоиды, в виде прямоугольника, в виде треугольника и электрический импульс. Возможно подключение дополнительных генераторов векторных сигналов, воспроизводящих сигнал произвольной формы, который затем усиливается устройством АКИП-3416/1.

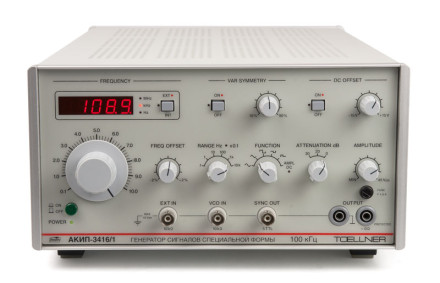

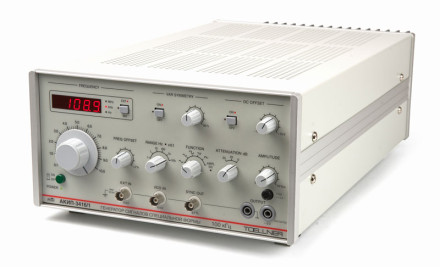

На лицевой стороне генератора имеется выход для сигнала синхронизации. Сопротивление разъема равно 50 Ом. Благодаря этому, функциональный генератор АКИП-3416/1 можно соединять с другими радиоизмерительными устройствами, которые будут воспроизводить импульсы с внешним источником синхронизации. Также можно подключать источник внешней модуляции к этому прибору.
Прибор имеет цифровой дисплей, на который выводится частотная характеристика сигнала. Переключатель, с помощью которого задается уровень выходного сигнала, градуирован для выставления параметров амплитуды. Измерение напряжения может выполняться с использованием дополнительного вольтметра.
ПРЕИМУЩЕСТВА ГЕНЕРАТОРА АКИП-3416/1
- Предусмотрен 1 выходной канал для подключаемых устройств
- Диапазон выходного напряжения составляет от 45 мВ до 45 Впк-пик
- Предусмотрена возможность работы в режиме усилителя для сигналов, поступающих из внешнего источника
- Имеется встроенный частотомер, работающий в диапазоне от 1 Гц до 30 МГц
Характеристики
| Количество каналов | 2 |
|---|---|
| Цифровой выход | 2 |
| Частотный диапазон ОТ | 1 мГц |
| Частотный диапазон ДО | 100 кГц |
| Опорный генератор (погрешность установки частоты) | ±2 е.м.р. |
| Выходной уровень (минимум) | 45 мВпик-пик |
| Выходной уровень (максимум) | 45 Впик-пик |
| Выходной импеданс | 50 Ом |
| Экран | да |
| ГКЧ | да |
| Виды модуляции | АМ |
| Особенности | Стандартные формы сигналов - 4 вида. Режим усилителя (вход внешнего сигнала до 20 дБ). Встроенный частотомер до 30 МГц. Защита выхода от обратных напряжений (до 120 В). Вход внешней модулирующей частоты VCO (ГУН). |
Комплектация
- Генератор АКИП-3416/1
- Сетевой шнур питания
- Руководство по эксплуатации
- Индивидуальная упаковка
