Описание и характеристики
Описание

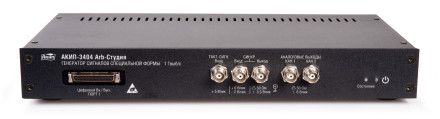

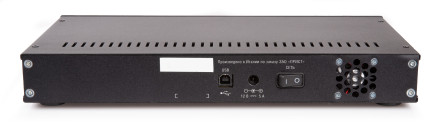

Генератор сигналов специальной формы АКИП-3404 ARB-студия – это устройство для воспроизведения любых видов сигналов с заданными параметрами. Ввиду конструктивных особенностей прибор не может работать самостоятельно, требует подключения к компьютеру и установки управляющего ПО. Его технические возможности позволяют использовать его практически во всех сферах, связанных с разработкой, отладкой, тестированием и ремонтом РЭА.
ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ АКИП-3404 ARB-студия
- Частотный диапазон для сигнала синусоидальной формы - от 2 мкГц до 125 МГц
- Погрешность настройки сигнала ± 0,25%
- Частота дискретизации до 250 МГц
- Установлено по 2 Мб памяти на канал для хранения СПФ
Приложения для ПК, которые поставляются вместе с генератором сигналов, дают возможность специалистам поэтапно формировать выходные данные нужной формы и частоты. Установлена сегментированная память, в которую записаны типовые повторяющиеся последовательности. Они могут воспроизводится генератором по команде пользователя.
АКИП-3404 ARB-студия имеет два аналоговых канала, которые работают независимо друг от друга. Формирование сигналов производится с использованием технологии DDS, благодаря чему специалист получает полный контроль над его характеристиками. Есть возможность изменения частоты и амплитуды без изменения других параметров.
Предусмотрена возможность формирования комплексов из генераторов этого типа. Поддерживается объединение в одну систему до 8 устройств, что дает возможность задействовать до 16 аналоговых каналов. Прибор включен в госреестр СИ.
Характеристики
| Количество каналов | 2 |
|---|---|
| Цифровой выход | нет |
| Частотный диапазон ОТ | 2 мкГц |
| Частотный диапазон ДО | 125 МГц |
| Выходной уровень (максимум) | 12 Впик |
| Выходной импеданс | 50 Ом |
| ЦАП | 16 бит |
| Память (СПФ) | 2 МБ |
| Виды модуляции | АМ, Амн |
| Особенности | USB генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS. Частота дискретизации до 1 ГГц. Режим формирования произвольного сигнала из различных сегментов (1... 1024) с возможностью циклического повторения сегмента в последовательности (1...8.589.934.591). Возможность формирования сигнала по заданной математической формуле. Поддержка мультиканального (до 8 генераторов) синхронного режима работы (макс. до 32 каналов). |
| Интерфейс | USB |
Комплектация
- Генератор
- Гарантийный талон
- Руководство по эксплуатации
- Индивидуальная упаковка
