Описание и характеристики
Описание

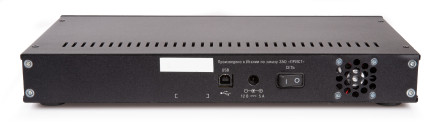

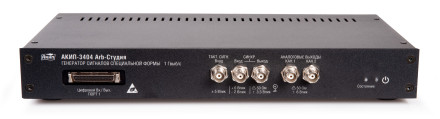

Генератор сигналов специальной формы АКИП-3404 ARB-студия с опцией D – прибор для воспроизведения любых видов сигналов с заданной частотностью и формой. Устройство представляет собой модуль, который подключается к компьютеру через интерфейс USB и не может использоваться самостоятельно. Для управления используется комплектное бесплатное ПО, которые предварительно необходимо установить на ПК.
ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ АКИП-3404 ARB-студия с опцией D
- 2 аналоговых канала, 32 цифровых
- Частота дискретизации до 1 ГГц
- Максимальная частота до 125 МГц
- 16-битный ЦАП
- Память для СПФ 2 Мб
Каналы могут работать независимо друг от друга и воспроизводить сигналы с разными техническими характеристиками. Кроме того, есть возможность синхронизированной работы комплекса из 8 генераторов сигналов , что дает до 16 аналоговых каналов в сумме.
Генератор АКИП-3404 ARB-студия с опцией D позволяет формировать цифровые последовательности вместе с аналоговыми колебаниями. Это дает возможность тестировать и отлаживать оборудование со смешанными схемами. С помощью этого генератора эмулируется работа ЦАП и популярные протоколы передачи данных.
Прибор может генерировать цифровые сигналы, характерные для параллельной и последовательной передачи данных по цифровым шинам. С помощью генераторов этой серии можно проводить тесты шин UART, I2C. Помимо прочего, генератор может функционировать в режиме оцифровщика, то есть считывать поступающие логические сигналы и записывать их во внутреннюю память устройства.
Характеристики
| Количество каналов | 2 |
|---|---|
| Цифровой выход | да |
| Частотный диапазон ОТ | 2 мкГц |
| Частотный диапазон ДО | 125 МГц |
| Выходной уровень (максимум) | 12 Впик |
| Выходной импеданс | 50 Ом |
| ЦАП | 16 бит |
| Память (СПФ) | 2 МБ |
| Виды модуляции | АМ, Амн |
| Особенности | USB генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS. Частота дискретизации до 1 ГГц. Режим формирования произвольного сигнала из различных сегментов (1... 1024) с возможностью циклического повторения сегмента в последовательности (1...8.589.934.591). Возможность формирования сигнала по заданной математической формуле. Поддержка мультиканального (до 8 генераторов) синхронного режима работы (макс. до 32 каналов). Генератор кодовых логических последовательностей (Digital Pattern) - 18 каналов. |
| Интерфейс | USB |
Комплектация
- Генератор
- Гарантийный талон
- Руководство по эксплуатации
- Индивидуальная упаковка
