Описание и характеристики
Описание
Осциллографы серии АКИП-72000A и АКИП-72000B являются идеальным решением для инженеров, проводящих измерения в полевых условиях, а также специалистов по диагностике оборудования выполняющих тестирование в режиме частых поездок на объекты. Исходя их параметров и ключевых особенностей, серия портативных USB-осциллографов, имеет следующие сферы применения: электронный дизайн, исследования и тестирование, техническое проектирование и отладка, образование, эксплуатационное обслуживание и ремонт.
Серия осциллографов АКИП-72000B имеет более глубокий уровень модернизации. В серию входит 6 моделей, в 2-канальном и 4-канальном исполнении, а также версия осциллографа смешанных сигналов с комбинацией 2 аналоговых и 16 цифровых каналов, с полосами пропускания 50 МГц, 70 МГц и 100 МГц. Максимальная частота дискретизации составляет 1 Гвыб/с, максимальная длина памяти до 128 МБ.
ПРЕИМУЩЕСТВА USB-ОСЦИЛЛОГРАФА АКИП-72208B MSO
- Многофункциональность: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных в одном компактном корпусе
- Осциллограф: 2 канала, полоса пропускания 70 МГц, максимальная дискретизация 1 ГГц (1 канал), 500 МГц (2 канала) , максимальная память до 64 МБ
- Продвинутое меню синхронизации и интеллектуального запуска
- Автоматические (15 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
- Создание математических каналов вычислений (30 функций) и пользовательских настроек пробников
- Цифровая растяжка до x50.000
- Допусковый контроль (тест по маске)
- Многооконный режим представления входных данных на едином экране при измерениях и анализе
- Анализатор спектра в полной полосе пропускания, интервал анализа от 128 до 1М точек
- 8 типов окон отображения спектрограмм на дисплее и 3 режима обработки (ампл., усред., пик. значение)
- Генератор сигналов произвольной формы до 1 МГц/20 Mвыб/с / ЦАП 12бит /память до 32 кБ
- Декодирование: 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа)
Характеристики
| Тип осциллографа | USB |
|---|---|
| Число каналов | 2 |
| Полоса пропускания | 100 МГц |
| Сопротивление входа | 1 мОм |
| Максимальная частота дискретизации | 1 ГГц |
| Максимальный объем памяти | 128 МБ |
| АЦП | 8 бит |
| Логические каналы | 16 |
| Особенности | "5 в 1" осциллограф, логический анализатор, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG). Сегментированная память до 10.000 осциллограмм. Цифровая регистрация на ПК (streaming mode). Анализатор спектра |
| Интерфейс | USB |
| Масса | 2 кг |
Комплектация

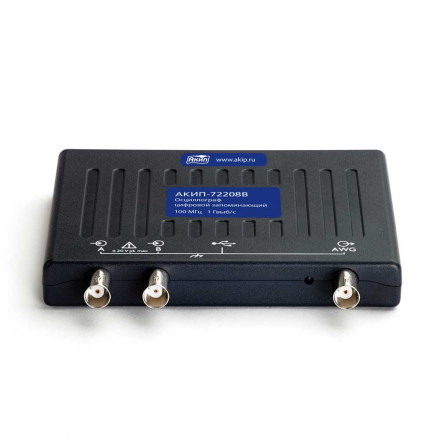

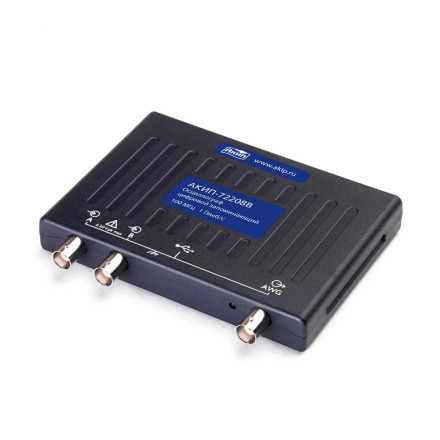

- Осциллограф АКИП-72208B MSO
- Пробник 2 шт
- Кабель USB
- Кабельный блок
- Набор Микрозажимов (10 шт) 2 шт
- Мягкая сумка из синтетического материала
- Руководство по эксплуатации
- Индивидуальная упаковка
