Описание и характеристики
Описание
Измеритель RLC, анализатор иммитанса LCR-76002 предназначен для измерения 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (DCR), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности и фазового сдвига.
Устройство обеспечивает возможность проведения измерений в последовательной или параллельной схеме замещения. Прибор способен автоматически выбирать пределы измерений, самостоятельно вычислять абсолютные и относительные отклонения, усреднять полученные результаты, сортировать значения по установленному допуску и выполнять ряд других функций.
Высокоточные анализаторы импеданса LCR-76000 серии с широким набором режимов и функций являются оптимальным выбором СИ для измерений на каждом из этапов тестирования пассивных компонентов при оснащении подразделений R&D (НИОКР), в отделах производственных испытаний, службах входного контроля (IQC), научных лабораториях и др.

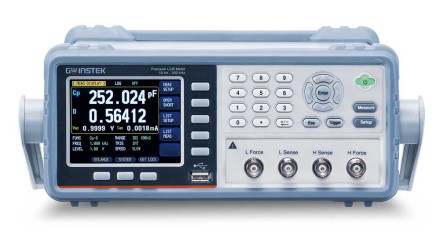

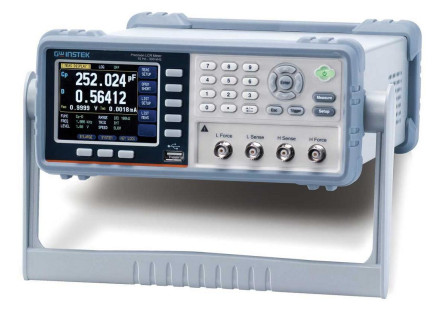

ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ RLC GW INSTEK LCR-76002
- Диапазон частот 10 Гц…2 кГц (± 0,01 %)
- Измерение сопротивление до 100 МОм (R,Z,X, Rdc), проводимости до 1000 См (G, Y, B), ёмкости до 1 Ф, индуктивности до 100 кГн, добротности (Q) до 10000, тангенса угла потерь до 10, фазового сдвига -180…180°
- базовая погрешность ± 0,1 %
- выходной импеданс: 30 Ом, 50 Ом, 100 Ом
- тест-сигнал 10 мВ…2 В/ 100 мкА…20 мА; Δ-измерения (Δ, %)
- режим качания по 10 точкам (при помощи ПО до 1000 отсчетов макс.)
- запись до 10 профилей, пар./послед. схема изм., программ. табл. изм. (мультишаговый тест), усреднение (1-256), графическая ЖК матрица (320×240 точек) с подсветкой, 6-разр. индик., интерфейс USB/RS-232, масса 3 кг
Характеристики
| Измеряемые параметры | комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг |
|---|---|
| Погрешность | 0,05% |
| Электрическое сопротивление (от) | 0,01 мОм |
| Электрическое сопротивление (до) | 100 МОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 0,01 нФ |
| Электрическая емкость (до) | 10 Ф |
| Разрешение (C) | 0,01 нФ |
| Индуктивность (от) | 0,01 мГн |
| Индуктивность (до) | 10 кГн |
| Разрешение (L) | 0,01 мГн |
| Частота тест сигнала | 10 Гц – 2 кГц |
| Диапазон частот | Не фиксированный |
| Особенности | Скорость измерения - 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.). Усреднение значений. Допусковый контроль. Большой графический ЖК-дисплей. | Интерфейс |
| Уровень тест сигнала | 10 мВ – 2 В, 100 мкА – 20 мА |
Комплектация
- Измеритель LCR LCR-76002
- Шнур питания
- 4-х проводный измерительный щуп с двумя крокодилами LCR-06A
- Руководство по эксплуатации
- Индивидуальная упаковка
