Описание
Источники питания переменного и постоянного тока ASR-72000 в составе 4-х моделей с выходной мощностью 500 Вт и 1000 Вт, ориентированы на системную интеграцию источников в современные измерительные приложения или для использования в качестве настольного средства электропитания самых разных нагрузок. Модели обеспечивают три режима формирования Uвых (АС, DC, АС+DC), а также развивают номинальную выходную мощность на выходе как в режиме напряжения переменного тока, так при выдаче постоянного напряжения на исследуемое устройство (ИУ).
РЕЖИМЫ ИСТОЧНИКА ПИТАНИЯ GW INSTEK ASR-72050R
- Выдача выходной последовательности/ Sequence с целью генерации кривых спада, выбросов напряжения (импульсов) и провалов, отклонения от номинального значения (fallings, surges, sags, changes) и других аномальных условий в питающей электросети или в линии электропередачи
- Формирование напряжения произвольной формы/ Arbitrary (СПФ) с возможностью сохранять/загружать формы Uвых, определяемые задачами пользователя
- Эмуляция/ Simulate событий и состояний в цепи питаемой нагрузки: отключение электроэнергии, перенапряжение (наброс питания), спад напряжения и колебания частоты (outage, voltage rise/ fall, frequency variations)
ПРЕИМУЩЕСТВА ИСТОЧНИКА ПИТАНИЯ GW INSTEK ASR-72050R
- Высокая эффективность
- Широкий диапазон входного напряжения
- Защита от короткого замыкания
- Ограничение тока и мощности
- Активный корректор коэффициента мощности
Характеристики
| Параметры | Значение |
|---|---|
| Режим переменное напряжение | |
| Диапазон напряжений | 0,1…175 В скз / 0,1…350 Вскз |
| Разрешение | 0,1 В |
| Коэф. мощности нагрузки | 0…1 |
| Нестабильность U вых | ≤0,15 % (при изм. тока нагрузки 0…100%; f=45…65 Гц) ≤ 0,2 % (при изменении напряжения питания) |
| Погрешность установки | 0,5 %*Uуст. +0,6В / 1,2 В |
| Режим постоянное напряжение | |
| Диапазон напряжений | 0,1…± 250 В/ 0,1…± 500 В (шкала «100В/ 200В») |
| Разрешение | 0,1 В |
| Коэф. мощности нагрузки | 0…1 |
| Нестабильность U вых | ≤0,5 % (при изм. тока нагрузки 0…100%) ≤ 0,2 % (при изменении напряжения питания) |
| Уровень пульсаций | 0,7 Вскз/ 1,4 Вскз (шкала «100В/ 200В») |
| Общие данные | |
| Дисплей | Цветной ЖКИ (TFT), диагональ 11 см. |
| Внутренняя память | 4 ячейки (профили настроек M0- M9) |
| Запись/ вызов данных | USB-flash или во внутреннюю память (Local) |
| Напряжение питания (1Ф) | 100-240В (автовыбор), диапазон частот 47-63 Гц |
| Потребляемая мощность | ≤ 800 ВА |
| КПД (типично)/ Pf | 0,95 (шкала «100В»); 0,90 (шкала «200В») |
| Интерфейс | USB, LAN |
| Габаритные размеры | 285 × 124 × 480 мм |
| Масса | 11,5 кг |
| Условия эксплуатации | 0…40 °С (отн. влаж. 20…80% /RH) |
| Хранение | -10.. 70 °С (отн. влаж. < 90%/ RH) |
Комплектация

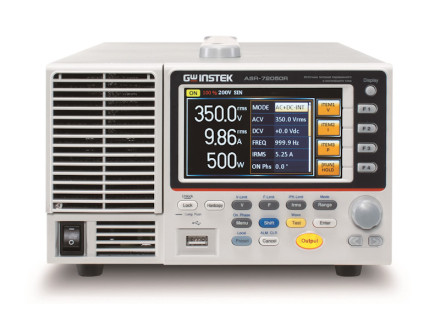

- Источник питания ASR-72050R
- Кабель питания
- Крышка входных гнезд сетевого питания
- Крышка гнезд удаленной нагрузки
- Соединительные провода (красный/черный)
- Интерфейсный кабель USB
- Руководство по эксплуатации
- Индивидуальная упаковка
