Описание и характеристики
Описание

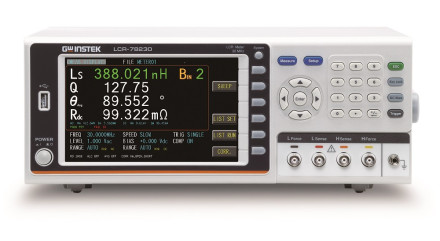

Измеритель иммитанса LCR-78205 с функцией развертки при измерени параметра (до 267 точек).
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ GW Instek LCR-78205
- Диапазон частот тест-сигнала: 10 Гц…5 МГц
- Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR)
- Базовая погрешность ±0,08 %
- Выбор скорости измерений (5 уровней): Медленная 1/ Медленная 2, Средне, Быстро, Максимально быстро (быстродействие до 2,5 мс)
- Режим анализа: отображение зависимости измеряемых параметров от частоты / напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±)
- Параллельная/ последовательная схема измерений
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
- Допусковый тест компонентов (Pass/Fail) в режимах: «абсолютое значение / D-измерение / %»
- Переключение выходного импеданса - 25 Ом/ 100 Ом
- Источник внутреннего постоянного смещения: ± 12В
- Программирование табличных измерений (тест из 15 шагов)
- Графический режим, качание частоты по 300 точкам
- Параметры для выбора качания (Sweep): частота/ напряжение/ ток
- Большой графический ЖК-дисплей, разрешение 6 разрядов
- Одноуровневый интуитивный пользовательский интерфейс
- Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host
Характеристики
| Измеряемые параметры | импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc) |
| Погрешность | 0,08% |
| Электрическое сопротивление (от) | 10 мОм |
| Электрическое сопротивление (до) | 100 МОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 50 фФ |
| Электрическая емкость (до) | 1Ф |
| Разрешение (C) | 0,01 пФ |
| Индуктивность (от) | 10 нГн |
| Индуктивность (до) | 100 кГн |
| Разрешение (L) | 0,1 нГн |
| Частота тест сигнала | 10 Гц - 5 МГц |
| Диапазон частот | не фиксированный |
| Интерфейс | GPIB, LAN, RS-232, USB (2) |
| Уровень тест сигнала | напряжение (АС) 10 мВ…2 В (≤1 МГц) 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА |
Комплектация
- Измеритель иммитанса LCR-78205
- Шнур питания
- Четырехпроводной измерительный провод LCR06B (4 провода х 2 крокодила тип Kelvin)
- Руководство по эксплуатации
- Индивидуальная упаковка
