Описание и характеристики
Описание
ПРЕИМУЩЕСТВА ИСТОЧНИКА ПИТАНИЯ GW Instek ASR-72100R
- «3 в 1»: прецизионный источник переменного (AC), постоянного напряжения (DC), а также переменного напряжения со смещением (АС+ DC), многофункциональный измеритель параметров нагрузки
- U выход: постоянное до ±500 В; переменное до 350 В скз (частота 1…999,9 Гц);
- P выход до 500 ВА (ASR-72050/-72050R), до1000 ВА (ASR-72100/-72100R), широкий диапазон установки выходных параметров (в т.ч. начальная фаза)
- Стандартная электророзетка на передней панели (ASR-72050/-72100)
- Установка ограничения по току LIM (сред., пик.): до 21 А (ASR-72050/-72050R), до 42 А (ASR-72100/-72100R) с разрешением 0,01 А
- Измерение: напряжения, силы тока, мощности (активная, реактивная, полная – P/S/Q), коэф. мощности (Pf), пик фактора (Сf), гармоник напряжения и тока (до 40-й)
- Формирование U выхода: синусоидальная форма, прямоугольное, треугольное напряжение, произвольной формы (Arb) и постоянное напряжение
- Произвольная форма (СПФ): свипирование (нарастание/спад с заданной крутизной), изменение коэфф. амплитуды (до Cf =4), задание прерываний, перенапряжения, провалов, отклонения напряжения
- Редактирование Uвых и запись 16 сигналов произвольной формы: 8 типов синуса, 4 типа- треугольной формы, 4 типа прямоугольной формы (на длине 4096 точек)
- Широкое меню выдачи Uвых и синхронизации (9 видов): внутренняя, внеш. источником (Ext Sinc), внутр.+внеш., синхронный режим (AC+DC-INT, AC-INT, DC-INT, AC+DC-EXT, AC-EXT, AC+DC-ADD, AC-ADD, AC+DC-Sync и AC-Sync)
- Запись в память: 10 профилей настроек источника (ячейки М0…М9), 10 настроек «Профиль» (SEQ0…SEQ9), 10 настроек «Эмуляция» (SIM0 ~ SIM9)
- Режимы защиты и блокировки: OVP/OCP/OPP/OTP, сигнализация сбоя напряжения на выходе и неисправности вентилятора
- Большой цветной ЖК-дисплей (TFT, диагональ 11 см)
- Небольшая масса и габаритные размеры (высота 3U, ширина ½ стойки- ASR-72050R/-72100R)
- Интерфейс USB, LAN, вход внешнего аналогового управления (Ext I/O)
Характеристики
| Параметр | ASR-72050/ASR-72050R | ASR-72100/ASR-72100R |
| Функциональный выход | ||
| Режим | АС, DC, АС+DC | |
| Выходная мощность | 500 ВА | 1000 ВА |
| Режим "Переменное напряжение VАС (1 ф 2 пр)" | ||
| Диапазон напряжений | 0,1…175 В скз/0,1…350 Вскз (шкала «100В/200В») | |
| Разрешение | 0,1 В | |
| Погрешность установки | ± 0,5 %*U установки +0,6 В/± 1,2 В | |
| Максимальный выходной ток (шкала «100В») | 5А скз | 10А скз |
| Максимальный выходной ток (шкала «200В») | 2,5А скз | 5А скз |
| Максимальный пиковый ток (шкала «100В») | 20А пик | 40А пик |
| Максимальный пиковый ток (шкала «200В») | 10А пик | 20А пик |
| Коэффициент мощности нагрузки (Pf) | 0…1 | |
| Максимальная выходная мощность | 500 ВА | 1000 ВА |
| Диапазон частот (f) AC | 40,00…999,9 Гц | |
| Разрешение | 0,01 Гц (в диапазоне 1..99,99 Гц); 0,1 Гц (в диапазоне 100..999,9 Гц) | |
| Погрешность установки f | ± 0,01% (в диапазоне 45..65 Гц); ± 0,02% (в диапазоне 40..999,9 Гц) | |
| КНИ | < 0,5 % | |
| Время установления U выход | 100 мкс (тип) | |
| Нестабильность U выхода | ± 0,15 % (при изменении тока нагрузки 0…100%; f=45…65 Гц) ± 0,2 % (при изменении напряжения питания) | |
| Диапазон установки начальной фазы при включении U выхода | 0,0…359,9° | |
| Разрешение | 0,1° | |
| Режим "Постоянное напряжение VDC" | ||
| Диапазон напряжений | 0,1…± 250 В/0,1…± 500 В (шкала «100В/200В») | |
| Разрешение | 0,1 В | |
| Погрешность установки | ± 0,5 %*U установки +0,6В/± 1,2 В | |
| Максимальный выходной ток (шкала «100В») | 5А скз | 10А скз |
| Максимальный выходной ток (шкала «200В») | 2,5А скз | 5А скз |
| Максимальный пиковый ток (шкала «100В») | 20А пик | 40А пик |
| Максимальный пиковый ток (шкала «200В») | 10А пик | 20А пик |
| Максимальная выходная мощность | 500 Вт | 1000 Вт |
| Нестабильность U выхода | ± 0,5 % (при изм. тока нагрузки 0…100%) ± 0,2 % (при изменении напряжения питания) | |
| Уровень пульсаций | 0,7 В скз/1,4 В скз (шкала «100В/200В») | |
| Редактирование U выход | ||
| Длина профиля | до 999 шагов | |
| Длительность шага | 0,1 мс…1000 с | |
| Состояния шага | новое значение, поддержание, качание (нарастание/спад) | |
| Число переходов (скачков) | 1…9999 или непрерывное воспроизведение | |
| Задаваемые параметры | DC/AC (тип); частота; форма; вид синхронизации | |
| Программирование СПФ | 16 ячеек (Arb1…Arb16); при помощи ПО и внешнего ПК | |
| Формирование «Профиль» | 10 настроек (SEQ0…SEQ9) | |
| Формирование «Эмуляция» | 10 настроек (SIM0 ~ SIM9) | |
| Длина СПФ | 4096 | |
| Разрядность ЦАП | 16 бит | |
| Общие данные | ||
| Дисплей | Цветной ЖКИ (TFT), диагональ 11 см | |
| Запись/ вызов данных | USB-flash или во внутреннюю память (Local) | |
| Напряжение питания (1Ф) | 100-240 В (автовыбор), диапазон частот 47-63 Гц | |
| Максимальный входящий ток шкала «100 В» | 8 А | 15 А |
| Максимальный входящий ток (шкала «200В») | 4 А | 7,5 А |
| КПД (типично)/ Pf | 0,95 (шкала «100В»); 0,90 (шкала «200В») | |
| Интерфейс | USB, LAN | |
| Габаритные размеры | 285 × 124 × 480 мм | 213 × 124 × 480 мм |
| Масса | 11,5 кг | 10,5 кг |
| Условия эксплуатации | 0…+40 °С (относительной влажности 20…80%/RH) | |
| Хранение | -10...+70 °С (относительной влажности < 90%/RH) | |
Примечание:
1 – в режиме AC отображение для Uвых 17,5 В…175 В/35 В…350 В. В режиме DC: для Uвых 25 В…250 В/50 В…500 В
2 – отображается ср. кв. значение (RMS) переменного напряжения в режимах AC/AC +DC и усредненное значение (AVG) в режиме выдачи источником постоянного Uвых (DC)
3 - Для выходного тока в диапазоне 5%...100% от максимального значения
4 - Для выходного тока в диапазоне 5%...100% от максимального пикового тока в режиме AC и для выходного тока в 5%...100% максимального мгновенного значения тока в режиме DC
| Модель | Мощность | Максимальный I выход | Максимальный U выход | Выход на передней панели |
| ARS-72050 | 500 ВА | 5 / 2,5 A | 350 Вскз / 500 В постоянный | да (3-х конт. евророзетка) |
| ARS-72100 | 1000 ВА | 10 / 5 A | 350 Вскз / 500 В постоянный | да (3-х конт. евророзетка) |
| ARS-72050R | 500 ВА | 5 / 2,5 A | 350 Вскз / 500 В постоянный | нет |
| ASR-72100R | 1000 ВА | 10 / 5 A | 350 Вскз / 500 В постоянный | нет |
Комплектация

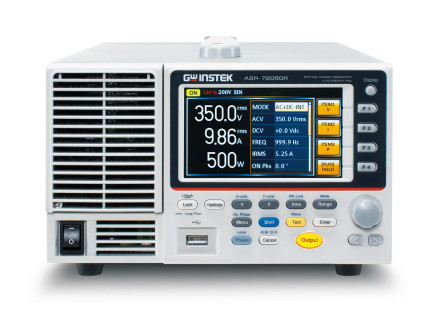

- Источник питания GW Instek ASR-72100R
- Руководство по эксплуатации
- Индивидуальная упаковка
