Описание и характеристики
Описание
Установка GPT-715002 может работать в автоматическом и ручном режиме работы. Для установки длительности тестирования и времени нарастания напряжения установки оснащены встроенным таймером. Установка может управляться удаленно через стандартные интерфейсы связи с ПК. Установка позволяют программировать последовательность шагов теста, запись и вызов из памяти процедур тестирования, а также обеспечивают запись файлов с данными на внешний носитель через USB порт на передней панели.

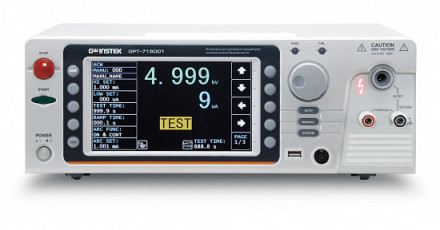

Конструктивно установка GPT-715002 выполнена в корпусах настольного исполнения. На передней панели установки расположен: дисплей, индикаторы, регуляторы, функциональные кнопки и кнопки управления. На задней панели установки расположены: разъем напряжения питания, дополнительные измерительные гнезда и клеммы, клемма заземления, разъемы интерфейсов связи с ПК, разъем порта ввода/вывода (I/O) для мониторинга состояния установок, слот для установки опционального интерфейса GPIB.
Характеристики
| Виды измерений и тестов | ACV, DCV, Целостность цепи (GС) |
| Выходная мощность | 500 ВА |
| Тестовое напряжение (AC) | 0,05 кВ ... 5 кВ |
| Тестовый ток (AC) | 0,001 мА ... 100 мА |
| Тестовое напряжение (DC) | 0,05 кВ ... 6 кВ |
| Тестовый ток (DC) | 0,001 мА ... 20 мА |
| Особенности | Высокое разрешение - 1 мкА по току, 1 В по напряжению. Дополнительный режим контроля целостности цепи током 100 мА (GC- Ground Check). Испытания емкостной нагрузки (до 47 мкФ). Функции анализа - статистика, развертка, табличные измерения (график теста на экране). Микропроцессорное управление, высокая стабильность Uисп. Клавиши прямого выбора режимов (быстрота и удобство настроек). Режимы запуска испытаний - «Ручной»/ «Авто». Выходные усилители с ШИМ-технологией, высокий уровень безопасности и защиты - режимы «Самопроверка»/ «Отсечка» (Uвых отключается за 150 мкс)/авторазряд выхода установки (~200 мс)/ «Zero Crossing» (форм. Uвых от нулевой линии для исключения выбросов)/ съемный ключ-колодка внутр. блокировки выхода (interlock key)/ уст. Uтеста при отключенной нагрузке. Контроль цепей объекта для проверки правильность схемы испытаний до начала теста (GND изм. цепей заземления – ON/ OFF). Регулировка ВВ напряжения в ходе теста, регулируемое время – Нарастание/ Спад/ Пауза. Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, останов., результат теста). Дублирование функционального выхода на задней панели. Графический цветной TFT-дисплей (диаг. 18см). Усиленная световая и звуковая индикация (состояние, результат теста). Память 100 ячеек (по 10 блоков) для записи и воспроизведения профилей. USB порт для записи данных. Полное соответствие МЭК 61010-2-034. |
| Интерфейс | RS-232, USB (2), Вход/ Выход (I/O), опция - LAN |
Комплектация
- Установка GPT-715002
- Шнур питания
- Соединительный кабель для терминала ДУ GHT-119
- Ключ блокировки
- Кабель измерительный GHT-115
- Руководство по эксплуатации
- Индивидуальная упаковка
