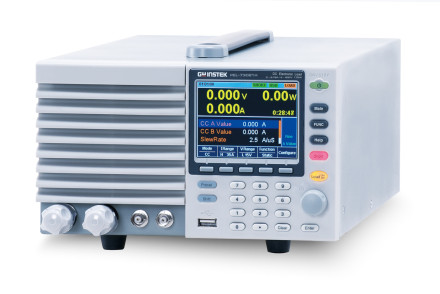

PEL-73021H — нагрузка электронная.
ПРЕИМУЩЕСТВА ЭЛЕКТРОННОЙ НАГРУЗКИ GW Instek PEL-73021H
- Входные параметры нагрузки: постоянное напряжение до 800 В, ток до 8,75/17,5/52,5 А, мощность до 175/350/1050 Вт
- Блок расширения (PEL-73211H): 800 В/105 А/2100 Вт
- Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)
- Динамический режим для CC, CR, CP с регулируемой скоростью нарастания нагрузки
- Комбинация режимов: CC+CV, CP+CV, CR+CV
- Возможность параллельного соединения нагрузок для увеличения мощности: максимально до 5 нагрузок PEL-73021H/-73021H или 1 нагрузка PEL-73211H + 4 модуля расширения (макс. до 9,45 кВт)
- Высокая точность и разрешение
- Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
- Функция контроля (управления параметрами нагрузки) - внешним сигналом
- Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль)
- Опция: возможность монтажа в стойку 19” (стандарты EIA и JIS)
- Совместимость с LabView, VB, C, C++
- Три диапазон установки значений: низкий (L), средний (M), высокий (H)
Характеристики
| Параметр | PEL-73021H | PEL-73041H | PEL-73111H | PEL-73211H |
| Входные параметры | ||||
| Мощность | 175 Вт | 350 Вт | 1050 Вт | 2100 Вт |
| Ток в нагрузке | 0 … 8,75 А | 0 … 17,5 А | 0 … 52,5 А | 0 … 105 А |
| Напряжение на нагрузке | 5 … 800 В | 5 … 800 В | 5 … 800 В | 5 … 800 В |
| Минимальное рабочее напряжение | 5 В при 8,75 А 2,5 В при 4,375 А | 5 В при 17,5 А 2,5 В при 8,75 А | 5 В при 52,5 А 2,5 В при 26,25 А | 5 В при 105 А 2,5 В при 52,5 А |
| Параллельное подключение | ||||
| Максимальная мощность | 875 Вт | 1750 Вт | 5250 Вт | 9,45 кВт |
| Режим стабилизации напряжения | ||||
| Диапазон установки | H: 5 … 800 В L: 5 … 80 В | H: 5 … 800 В L: 5 … 80 В | ||
| Дискретность установки | H: 20 мВ/L: 2 мВ | - | ||
| Погрешность установки | ± (0,2% * U уст + 0,2 % * U конечн) | |||
| Режим стабилизации электрического сопротивления (Статический режим) | ||||
| Диапазон установки (Ом) Н | 1,75 См … 30 мкСм (571 Ом … 33,3 МОм) | 3,5 См … 60 мкСм (285 мОм … 16,6 кОм) | 10,5 См … 180 мкСм (95,2 мОм … 5,55 кОм) | 21 См … 360 мкСм (95,2 мОм … 2,777 кОм) |
| Диапазон установки (Ом) M | 1,75 мСм … 3 мкСм (5,71 Ом … 333 МОм) | 350 мСм … 6 мкСм (2,85 мОм … 166 кОм) | 1,05 См … 18 мкСм (952 мОм … 55,5 кОм) | 2,1 См … 36 мкСм (476 мОм … 27,77 кОм) |
| Диапазон установки (Ом) L | 17,5 мСм … 0,3 мкСм (57,1 Ом … 3,33 МОм) | 35 мСм … 0,6 мкСм (28 мОм … 1,66 МОм) | 105 См … 1,8 мкСм (9,52 Ом … 555 кОм) | 210 См … 3,6 мкСм (4,76 Ом … 277,7 кОм) |
| Дискретность установки | 30/3/0,3 мкСм | 60/6/0,6 мкСм | 180/18/1,8 мкСм | - |
| Погрешность установки | ± (0,5% * R уст + 0,5 % R конечн) + Uвх/3,24 МОм | ± (1,2% * R уст + 1,1% R конечн) | ||
| Режим стабилизации электрического сопротивления (Динамический режим) | ||||
| Диапазон скорости H | 0,014 … 14,000 мА/мкс | 0,028 …28,00 мА/мкс | 0,084 … 84,00 мА/мкс | - |
| Диапазон скорости M | 0,0014 … 1,4000 мА/мкс | 0,028 … 2,800 мА/мкс | 0,0084 … 8,400 мА/мкс | - |
| Диапазон скорости L | 0,1400 … 140,00 мкА/мкс | 0,280 … 280,0 мкА/мкс | 0,00084 … 0,8400 мкА/мкс | - |
| Погрешность установки скорости | ± (10%*Уст + 25 мкСм) | - | ||
| Разрешение | 0,1 мкА … 1 мА | 0,2 мкА … 2 мА | 0,6 мкА … 6 мА | - |
| Диапазон установки периода (T1 и Т2) | 0,025 мСм … 10 мСм 10 мс … 60 с | |||
| Погрешность установки тока | 0,4 % от предела | |||
| Дискретность установки периода | 1 мкс/1 мс | |||
| Погрешность | ± 100 ppm | |||
| Режим стабилизации силы тока, статический режим | ||||
| Диапазон установки H | 0 … 8,75 А | 0 … 17,5 А | 0 … 52,5 А | 0 … 105 А |
| Диапазон установки M | 0 … 875 мА | 0 … 1,75 А | 0 … 5,25 А | 0 … 10,5 А |
| Диапазон установки L | 0 … 87,5 мА | 0 … 175 А | 0 … 525 мА | 0 … 1,05 А |
| Дискретность установки | 300/30/3 мкА | 600/60/6 мкА | 2 мА/200/20 мкА | - |
| Погрешность установки | ± (0,2%*Iуст+0,1%*I конечн) + Uвх/3,24 МОм При параллельном объединении: ± (1,2%*Iуст+1,1%*I конечн) | ± (1,2%*Iуст+ 1,1%*I конечн) | ||
| Защита | ||||
| OVP | Регулируемая, Отключение нагрузки при 110% от номинального напряжения | - | ||
| OCP | 0,0060 … 9,6252 А | 0,0120 … 19,2504 А | 0,050 … 57,750 А | - |
| OPP | 0,1 … 192,5 Вт | 0,3 … 385 Вт | 1 … 1155 Вт | - |
| OHP | Отключение нагрузки при достижении температуры радиатора 95°C | - | ||
| UVP | 0 … 840 В, отключении нагрузки при обнаружении заданного значения | - | ||
| REV | По внутреннему диоду. Отключение нагрузки при неверном подключении | - | ||
| Общие данные | ||||
| Напряжение питания | 90 ~ 132 В/80 ~ 250 В; 47 ~ 63 Гц | |||
| Интерфейсы | USB, RS-232, аналоговое управление, GPIB (опция) | |||
| Габаритные размеры | PEL-73021H/73041H – 214 х 124 х 400 мм, PEL-73111H – 428 х 124 х 400 мм PEL-73211H - 428 х 128 х 553 мм | |||
| Масса | PEL-73021H – 6 кг, PEL-73041H – 7 кг, PEL-73111H – 17 кг, PEL-73211H – 23 кг | |||
Комплектация
- Электронная нагрузка GW Instek PEL-73021H
- Руководство по эксплуатации
- Индивидуальная упаковка
