Описание и характеристики
Описание

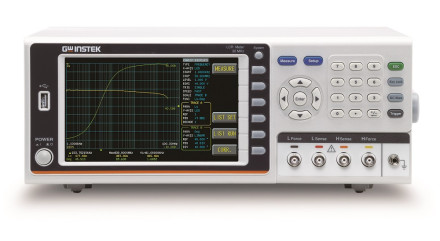

Измеритель LCR-78220 имеет графический режим, который при различных сочетаниях параметров качания позволяет отобразить характеристики электронных компонентов в виде графиков измеренных значений 2-х параметров. В графическом режиме возможен выбор между логарифмическим или линейным представлением параметров компонента. Режим запуска измерений: автоизмерения, однократно, непрерывно.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ИММИТАНСА GW Instek LCR-78220
- Диапазон частот тест-сигнала: 10 Гц…20 МГц
- Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR)
- Базовая погрешность ±0,08 %
- Выбор скорости измерений (5 уровней): Медленная 1/Медленная 2, Средне, Быстро, Максимально быстро (быстродействие до 2,5 мс)
- Режим анализа: отображение зависимости измеряемых параметров от частоты/напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±)
- Параллельная/последовательная схема измерений
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
- Допусковый тест компонентов (Pass/Fail) в режимах: «абсолютое значение/D-измерение/%»
- Переключение выходного импеданса - 25 Ом/100 Ом
- Источник внутреннего постоянного смещения: ± 12В
- Программирование табличных измерений (тест из 15 шагов)
- Графический режим, качание частоты по 300 точкам
- Параметры для выбора качания (Sweep): частота/напряжение/ток
- Большой графический ЖК-дисплей, разрешение 6 разрядов
- Одноуровневый интуитивный пользовательский интерфейс
- Интерфейсы: USB/GPIB/LAN/RS-232/USB Host
- Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD)
- Три типа калибровки (КЗ/ХХ/Нагрузка), компенсация
- Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов)
- Функция развертки при измерени параметра (до 267 точек)
- Автомасштабирование шкалы, цифровая растяжка
Характеристики
| Измеряемые параметры | импеданс (|Z|/R), фазовый угол (θDEG/θRAD), индуктивность (Ls/Lp), ёмкость (Cs/Cp), активное сопротивление (Rs/Rp), ЭПС (ESR), добротность (Q), коэфф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc) |
| Погрешность | 0,08% |
| Электрическое сопротивление (от) | 10 мОм |
| Электрическое сопротивление (до) | 100 МОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 50 фФ |
| Электрическая емкость (до) | 1Ф |
| Разрешение (C) | 0,01 пФ |
| Индуктивность (от) | 10 нГн |
| Индуктивность (до) | 100 кГн |
| Разрешение (L) | 0,1 нГн |
| Частота тест сигнала | 10 Гц - 20 МГц |
| Диапазон частот | не фиксированный |
| Интерфейс | GPIB, LAN, RS-232, USB (2) |
| Уровень тест сигнала | напряжение (АС) 10 мВ…2 В (≤1 МГц) 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/10 мкА |
Комплектация

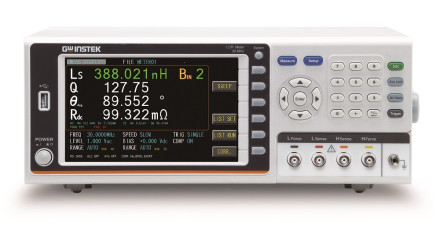

- Измеритель иммитанса GW Instek LCR-78220
- Руководство по эксплуатации
- Индивидуальная упаковка
