Описание и характеристики
Описание

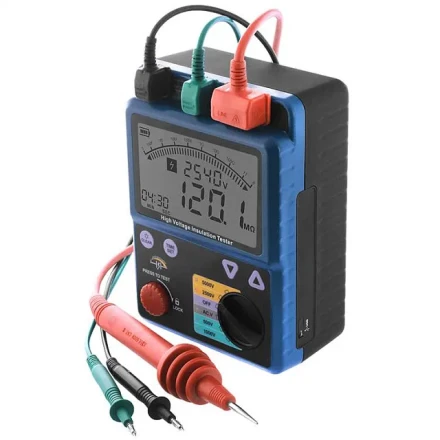

Измеритель сопротивления изоляции (мегаомметр) МЕГЕОН 13900 с поверкой обеспечивает формирование четырех стандартных уровней тестовых напряжений повышенного номинала, от 500 до 5000 В, благодаря чему подходит для диагностических испытаний и проверки качества кабельной продукции, силовых установок, электрооборудования и компонентов, в том числе высоковольтных. Устройство прошло первичную метрологическую поверку в аккредитованных органах и может использоваться для решения задач в сферах, подпадающих под Госрегулирование, сразу после покупки. От модели 13250, с такими же показателями испытательных напряжений, перечнем режимов и верхним пределом диапазона измерения изоляции до 1000 ГОм, данная модификация отличается улучшенной информативностью и расширенной функциональностью – за счет наличия USB-порта для подключения к ПК.
Представляя собой измеритель комбинированного типа, мегаомметр способен не только контролировать сопротивление, но и определять индекс поляризации, для чего прибор поддерживает соответствующий режим и снабжен встроенным таймером на два показания. Это позволяет объективно определять фактическое состояние изоляции, оценивая ее старение. Дополнительный режим измерения постоянного и переменного напряжения исключает необходимость задействования отдельного вольтметра или мультиметра при выполнении работ по диагностике электроустановок, обеспечивая повышенную мобильность персонала.
Как и у представителей младшей линейки, у МЕГЕОН 13900 выбор номинала тестового напряжения и режима измерения напряжения производится с помощью поворотного переключателя.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ (МЕГАОММЕТРА) МЕГЕОН 13900
- Улучшенная информативность – помимо цифровых показателей величины тестового напряжения, измеренного сопротивления и таймера, на дисплее с подсветкой дополнительно отображается динамическая шкала в виде гистограммы, имитирующая аналоговый стрелочный прибор, что упрощает отслеживание колебаний измеряемого параметра
- Повышенная электробезопасность – в отличие от моделей семейства 13xxx, рассчитанных на работу с меньшим номиналом напряжений, данная модель оснащается высоковольтным щупом
- Документирование – при замере сопротивления данные записываются в память с секундной периодичностью
- Расширенные аналитические возможности – при подключении к ПК в среде приложения INSULATION TESTER можно напрямую считывать показания с мегомметра, с отображением их в табличном и графическом виде для сравнения, анализа и составления отчетов
Характеристики
| Измерение сопротивления изоляции | ||||
|---|---|---|---|---|
| Номинальное напряжение | 500В | 1000В | 2500В | 5000В |
| Диапазон измерения | 0…999МОм | 0…1,99ГОм | 0…99,9ГОм | 0…1000ГОм |
| Стандартный тест | 500КОм 1…1,2ma | 1МОм 1…1,2ma | 2,5МОм 1…1,2ma | 5МОм 1…1,2ma |
| Измерение сопротивления изоляции | |
|---|---|
| IH | не более 1,1 мА |
| IКЗ | не более 2,0 мА |
| Допустимая погрешность | 0…99,9ГОм ±5% ±3ЕМР 100ГОм…1000ГОм ±20% |
| Измерение напряжения | |
| Диапазон измерения напряжения переменное 50–60Гц / постоянное | 30 … 600В |
| Разрешение | 1В |
| Допустимая погрешность | ±2% ±3е.м.р. |
| Общие характеристики | |
| Количество отсчётов ЖК-дисплея | 999 |
| Превышение предела измерений | 0L: значок отображается при превышении диапазона измерения сопротивления L0: значок отображается, при отсутствии измеряемого напряжения или оно находится вне диапазона |
| Автоматическое переключение диапазонов | более 1000 отсчетов переход на более высокий диапазон, менее 95 отсчетов переход на более низкий диапазон (только в режиме сопротивления) |
| Время измерения | 0,5 … 10 изм/сек. |
| Максимально разрешённая высота | не выше 2000м над уровнем моря (в помещении) |
| Условия эксплуатации | температура 0…40°С, Влажность: ≤85% |
| Условия хранения | температура -20…60°С, Влажность: ≤90% |
| Защита от перегрузки | при измерении сопротивления AC 1200В/ 10 секунд при измерении напряжения: AC 720V/10 секунд |
| Сопротивление изоляции | ≥1000МΩ / DC1000V (между цепью и периферией) |
| Источник питания: | DC 12В (8х1,5В тип С (LR14) или аккумуляторы тип С (LR14) - 1,2В) |
| Потребление тока | ≤300мА (максимум) (в среднем около 50 мА) |
| Срок службы батареи | в среднем около 15 часов НР |
| Размеры | 150 х 210 х 95мм |
| Вес | 1080г (без батареи и щупов) |
Комплектация
- Мегаомметр МЕГЕОН 13900
- Щуп малый 2 шт
- Щуп большой
- Зажим типа "крокодил" 2 шт
- Кабель USB
- Отвёртка крестовая
- Батарея типа LR14 8 шт
- Кейс
- Руководство по эксплуатации
- Индивидуальная упаковка
