Описание и характеристики
Описание
Измеритель сопротивления изоляции (мегаомметр) МЕГЕОН 13950 с поверкой, как старшая модель своей серии, характеризуется расширенной функциональностью, лучшей производительностью и наиболее широким диапазоном выдаваемых испытательных напряжений – от 250 до 5500 В. Прибор поддерживает функцию документирования и оснащается портом USB для передачи показаний на компьютер, что упрощает и ускоряет обработку данных, получаемых в ходе измерений, а также составление необходимых отчетов. Внесенный в Госреестр СИ и прошедший первичную метрологическую поверку, он может применяться в ходе контроля качества электроустановок, электротехнических изделий и кабельной продукции, а также для диагностики электрооборудования при обслуживании и ремонте.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ( МЕГАОММЕТРА) МЕГЕОН 13950
- Расширенный перечень контролируемых параметров – мегаомметр способен определять величину напряжения переменного и постоянного тока, выполнять измерения сопротивления в непрерывном режиме и по настраиваемому таймеру, а также автоматически рассчитывать коэффициент адсорбции и индекс поляризации, что позволяет объективно оценивать состояние изоляции объекта контроля, с учетом старения и увлажнения
- Гибкая настройка номинала тестового напряжения – в отличие от других представителей линейки МЕГЕОН 13xxx, в данной модели, вместо стандартных пороговых значений, используется ступенчатое приращение напряжения с шагом 50 В
- Кнопочный интерфейс, без поворотных переключателей, обеспечивает быстрый выбор нужных установок и режимов, упрощая и ускоряя настройку.
- Разные варианты питания: от сетевого адаптера либо 8 батарей или аккумуляторов типа "C" – обеспечивают возможность продолжительной работы в стационарных условиях и независимость от наличия розеток централизованного энергоснабжения при выездном применении прибора
Для повышения безопасности работ используется звуковая и визуальная сигнализация подачи высокого напряжения на измерительный контур. Помимо двухпроводной схемы, тестер изоляции поддерживает также трехлинейную схему испытаний, с дополнительным экранированием, которая обычно задействуется при проверке характеристик изоляции кабелей большой длины. Прибор запоминает получаемые результаты, которые можно просматривать непосредственно на дисплее и, при необходимости, удалять, а также экспортировать на ПК, при подключении через USB порт – для анализа и составления отчетов.
Характеристики
| Измерение сопротивления изоляции | ||||
|---|---|---|---|---|
| Номинальное напряжение | 250 ... 950В | 1000 ... 1950В | 2000 ... 3950В | 4000 ... 5500В |
| Диапазон измерения | 0…999МОм | 0…1,99ГОМ | 0…99,9ГОм | 0…1000ГОм |
| Измерение сопротивления изоляции | |
|---|---|
| IH | не более 1,1 мА |
| IКЗ | не более 2,0 мА |
| Допустимая погрешность | 0…99,9ГОм ±5% ±3е.м.р. 100ГОм…1000ГОм ±20% |
| Измерение напряжения | |
| Диапазон измерения напряжения переменное 50–60Гц / постоянное | 30 … 600В |
| Разрешение | 1В |
| Допустимая погрешность | ±2% ±3ЕМР |
| Общие характеристики | |
| Количество отсчётов ЖК-дисплея | 999 |
| Время измерения | 1 изм. / сек. |
| Максимально разрешённая высота | не выше 2000м над уровнем моря (в помещении) |
| Условия эксплуатации | температура 0 … 40°С, Влажность: ≤85% |
| Условия хранения | температура -20 … 60°С, Влажность: ≤90% |
| Защита от перегрузки | при измерении сопротивления AC 1200В/ 10 секунд при измерении напряжения: AC 720В/10 секунд |
| Выдерживаемое напряжение | AC 8320В (50/60 Гц) / 5 секунд (между цепью и периферией)/ |
| Сопротивление изоляции | ≥1000МОм / DC1000В (между цепью и периферией) |
| Источник питания | DC 12В (8х1,5В тип С (LR14)) или аккумуляторы (тип С (LR14) - 1,2В) или AC-адаптер |
| Потребление тока | ≤300мА(максимум)(в среднем около 50 мА) |
| Срок службы батареи | d среднем около 15 часов НР |
| Размеры | 150 х 210 х 95 мм |
| Вес | 1080 г (без батареи и щупов) |

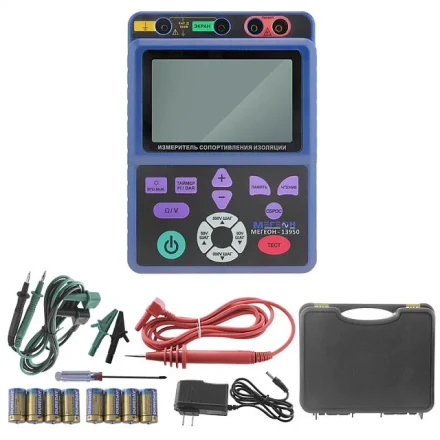

Комплектация
- Мегаомметр МЕГЕОН 13950
- Щуп малый
- Щуп большой
- Зажим типа "крокодил"
- Блок питания
- Кабель USB
- Отвёртка крестовая
- Батарея типа LR14 8 шт
- Кейс
- Руководство по эксплуатации
- Индивидуальная упаковка
