Описание и характеристики
Описание

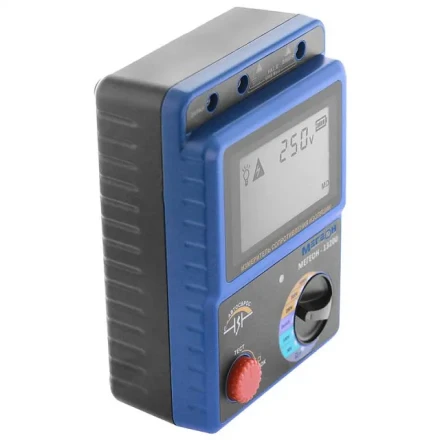

Измеритель сопротивления изоляции (Мегаомметр) МЕГЕОН 13200 с поверкой относится к электроизмерительным приборам цифрового типа с батарейным питанием и сочетает в себе высокую точность с простотой использования и надежностью. В этой модели реализовано пять измерительных диапазонов и его основным отличием от других моделей семейства 131xx/132xx с подобным перечнем функций является уменьшенный до 50 В нижний предел испытательного напряжения, благодаря чему аппарат подходит для тестирования не только электросилового оборудования, но и электроники, маломощной аппаратуры, низковольтных компонентов и т.п. Как средство измерений утвержденного типа, прибор может задействоваться для сертификации и контроля качества электротехнической продукции, диагностики оборудования, предназначенного для обеспечения безопасности, и т.п.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ(МЕГАОММЕТРА) МЕГЕОН 13200
- Отдельные тестовые режимы, с разными показателями рабочего напряжения, обеспечивают возможность испытаний разнотипных объектов контроля, благодаря чему мегаомметр способен заменить собой пять однодиапазонных аналогов.
- Функция измерения напряжения позволяет контролировать обесточенность проверяемых устройств и оборудования перед испытаниями, а также использовать прибор в качестве обычного вольтметра, минимизируя перечень необходимого инструментария при выполнении работ на выезде.
- Акустическая и визуальная сигнализация предупреждает о наличии высокого напряжения в момент тестирования на измерительных входах, повышая безопасность испытаний.

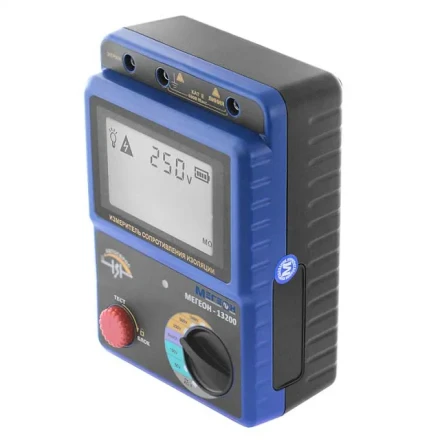

Выбор рабочих режимов у мегомметра МЕГЕОН 13200 производится с помощью поворотного переключателя, который снабжен наглядной цветовой маркировкой. Низковольтные режимы размещены ниже, а высоковольтные – выше нейтрального положения, что минимизирует риск случайного электротравматизма. Поддерживается вариант стандартного тестирования и непрерывное измерение сопротивления, для чего предусмотрена возможность блокировки кнопки запуска путем ее поворота в нажатом положении.
При замере сопротивления кабельной продукции предусмотрена возможность использования трехлинейной схемы измерений, что повышает точность показаний за счет минимизации влияния токов утечки. Дисплей, на котором отображается одновременно с показаниями сопротивления номинал поданного тестового напряжения, снабжен подсветкой, позволяющей комфортно считывать показания при выполнении работ в неосвещенных местах.
Характеристики
| Диапазон измерения | 0…100МОм | 0…200МОм | 0…500МОм | 0…999МОм | 0…19,9ГОм |
|---|---|---|---|---|---|
| Напряжение холостого хода, ток постоянный | 50В + 10% -5% | 100В +10% -0% | 250В +15% -0% | 500В +20% -0% | 1000В +20% -0% |
| Стандартный тест | 500КОм 0,1…0,15ma | 500КОм 0,2…0,25ma | 500КОм 0,5…0,55ma | 500КОм 1…1,1ma | 1МОм 1…1,1ma |
| IH IКЗ | не более 1,1 мА не более 2,0 мА | ||||
| Допустимая погрешность | ±8% 100КΩ…9,99ГОм ±10% 10ГΩ…19,9ГОм | ||||
| Диапазон измерения | сетевое напряжение: 30…600В, 50/60 Гц | ||||
| Разрешение | 1В | ||||
| Допустимая погрешность | ±2% ±3ЕМР* | ||||
| Количество отсчётов ЖК-дисплея | 999 | ||||
| Превышение предела измерений | 0L: значок отображается при превышении диапазона измерения сопротивления. L0: значок отображается, при отсутствии или измеряемого напряжения или оно находится вне диапазона. | ||||
| Автоматическое переключение диапазонов | более 1000 отсчетов переход на более высокий диапазон, менее 95 отсчетов переход на более низкий диапазон (только в режиме сопротивления). | ||||
| Время измерения | 0,5 …10 изм. / сек. | ||||
| Максимально разрешённая высота | не выше 2000м над уровнем моря (в помещении) | ||||
| Условия эксплуатации | температура 0…40°С, Влажность: ≤85% | ||||
| Условия хранения | температура -20…60°С, Влажность: ≤90% | ||||
| Защита от перегрузки | при измерении сопротивления AC 1200В/ 10 секунд при измерении напряжения: AC 720В/10 секунд | ||||
| Выдерживаемое напряжение | AC 8320В (50/60 Гц) / 5 секунд (между цепью и периферией)/ | ||||
| Сопротивление изоляции | ≥1000МОм / DC 1000В (между цепью и периферией) | ||||
| Источник питания | DC 9В (6х1,5В АА) или аккумуляторы | ||||
| Потребление тока | ≤200мА(максимум)(в среднем около 40 мА) | ||||
| Срок службы батареи | в среднем около 15 часов НР** | ||||
| Размеры | 126 х 175 х 70 мм | ||||
| Вес | 550г (без батареи и щупов) | ||||

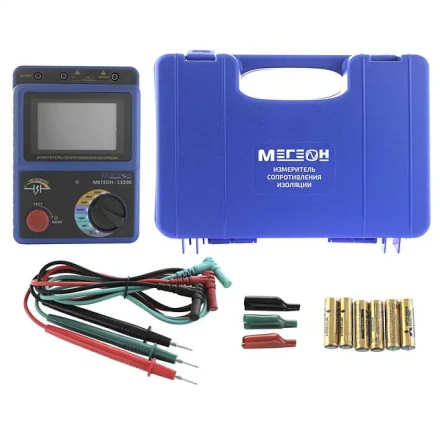

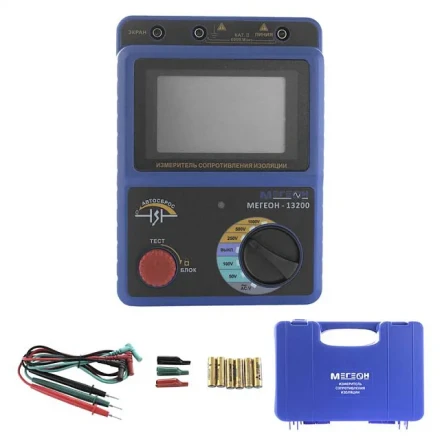

Комплектация
- Измеритель сопротивления изоляции МЕГЕОН 13200 с поверкой

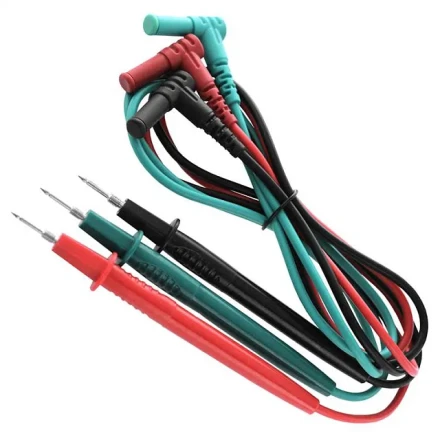

- Щупы 3 шт
- Зажим типа "Крокодил" 3 шт
- Батареи тип АА 1,5В 6 шт
- Пластиковый кейс для хранения и транспортировки
- Руководство по эксплуатации
- Индивидуальная упаковка
