Описание и характеристики
Описание

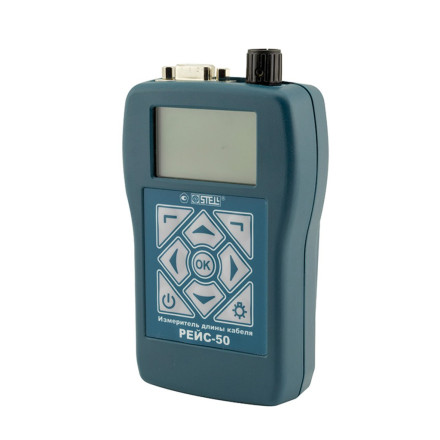

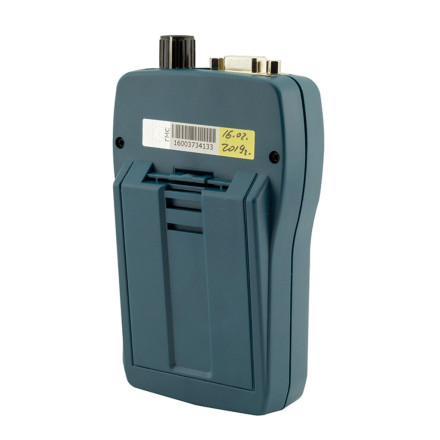

Измеритель длины кабеля РЕЙС-50 — это цифровой портативный (карманный) прибор, разработанный для широкого применения при измерении длин силовых кабелей, кабелей связи, контрольных кабелей, кабелей управления и всех других типов кабелей и проводов.
В приборе использованы самые современные методы измерений и обеспечена максимально возможная автоматизация измерений. РЕЙС-50 — это фактически два прибора в одном корпусе: импульсный рефлектометр, работающий на основе метода импульсной рефлектометрии (TDR-метод) и прибор, работающий по методу измерения сопротивления проводников (DC-метод).
ОБЛАСТИ ПРИМЕНЕНИЯ ИЗМЕРИТЕЛЯ ДЛИНЫ КАБЕЛЯ РЕЙС-50
- Измерение длины кабелей и проводов при их производстве, складировании, учете и хранении
- Измерение длины кабелей и проводов при торговле ими
- Измерение длины кабелей при прокладке: во время строительства зданий и сооружений, монтажа электрических сетей, линий связи и контроля на кораблях, судах, самолетах и т.п., и при их последующей эксплуатации
- Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т.п.
- Прокладка сетей кабельного телевидения и компьютерных сетей
- Монтаж тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции
- Отыскание повреждений и неисправностей в парах кабеля и проводниках и их локализация путем измерения расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). Далее, если известна топология прокладки кабеля, то можно достаточно точно отыскать место его повреждения
- Измерение электрического сопротивления жил кабеля, проводов и различных электрических цепей
- Прозвонка электрических цепей
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ДЛИНЫ КАБЕЛЯ РЕЙС-50
- Максимальная автоматизация измерений. Перед измерением длины кабеля оператору необходимо подключить ко входу прибора один из присоединительных кабелей, входящих в комплект поставки, и метод измерения будет установлен автоматически. Если Вы выбрали для измерения длины кабеля TDR-метод, то перед запуском автоматического измерения прибор предложит Вам установить коэффициент укорочения кабеля, или выбрать его из таблицы. На случай, если коэффициент укорочения измеряемого кабеля Вам неизвестен, в приборе предусмотрена возможность экспериментального определения коэффициента укорочения по отрезку кабеля известной длины, с сохранением результата во встроенной энергонезависимой памяти с временем хранения не менее 10 лет. В приборе РЕЙС-50 реализованы все возможности полноценного импульсного рефлектометра
- Минимальные размеры и вес. Этот измеритель длины кабелей является самым малогабаритным и легким из всех приборов данного класса как зарубежных, так и отечественных. Практически РЕЙС-50 — это миниатюрный прибор, который можно положить даже в маленький карман. Это очень удобно как при работе в стесненных условиях, например, в переполненном складе, так и на открытой площадке, а также при прокладке кабелей, как летом так и зимой, при ярком солнечном свете и в темноте
- Полноценный графический LCD — экран с управляемой подсветкой. Несмотря на малые габариты прибор оснащен достаточно крупным (для данного корпуса) жидкокристаллическим экраном с разрешением 128х64 пикселей. Такой экран обеспечивает полноценную индикацию всех режимов и параметров прибора как в автоматическом режиме измерения, так и в экспертном (ручном) режиме при TDR-методе. При этом в автоматическом режиме отображаются все режимы измерения, параметры и крупным шрифтом — результат измерения длины. В ручном режиме отображаются все параметры и режимы работы прибора, а также рефлектограмма измеряемого кабеля и измерительные курсоры. Для удобства работы в разных условиях освещенности предусмотрено включение подсветки экрана с регулировкой уровня подсветки. Подсветка экрана включается с клавиатуры и позволяет выбрать несколько уровней яркости
- Малое энергопотребление. В приборе для измерения длины кабеля РЕЙС-50 использованы новые технические решения и приняты все возможные меры для сокращения энергопотребления. В результате достигнута очень низкая средняя потребляемая мощность, которая составила всего 0,3 Вт. Питается прибор от 4-х аккумуляторов типоразмера ААА. Вместо аккумуляторов можно использовать батареи типоразмера ААА

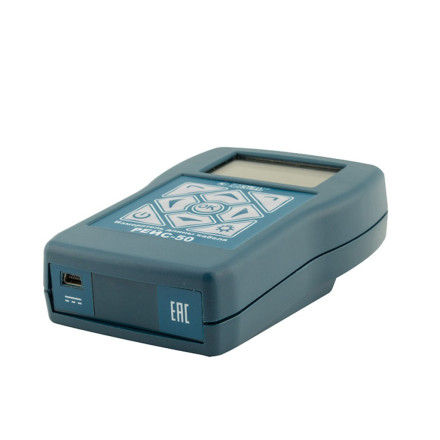

- Сертификат и связь с компьютером. Прибор РЕЙС-50 имеет свидетельство об утверждении типа средства измерения (сертификат) и внесен в российский Госреестр средств измерения. Прибор РЕЙС-50 имеет связь с компьютером по интерфейсу USB. Результаты измерений, сохраненные в памяти прибора, могут быть переданы в компьютер по USB для анализа, обработки и архивирования
- Встроенная память данных и результатов измерений. В приборе предусмотрена возможность сохранения измеренных значений длин кабелей (в TDR и DC-методах), коэффициентов укорочения, погонных параметров кабелей и рефлектограмм кабелей во встроенной энергонезависимой памяти с временем хранения не менее 10 лет
Характеристики
| Параметр | Значение |
| Частота калибрационных меток, МГц | От 11,993 до 12,007 |
| Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,600), м | От 0 до 62,5; от 0 до 125; от 0 до 250; от 0 до 500; от 0 до 1000; от 0 до 2000; от 0 до 4000; от 0 до 8000 |
| Для остальных значений коэффициентов укорочения верхний предел диапазона измеряемых расстояний определяется из выражения | LB2= LB1·1,600/KY2* |
| Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, % | ±0,2 |
| Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, % | ±0,4 |
| Диапазон устанавливаемых значений коэффициента укорочения | От 1 до 7 |
| Дискретность установки коэффициента укорочения | 0,001 |
| Максимальное значение коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,600) | 64 для диапазона от 0 до 62,5 м; 128 для диапазона от 0 до 125 м; 256 для диапазона от 0 до 250 м; 512 для диапазона от 0 до 500 м; 1024 для диапазона от 0 до 1000 м; 2048 для диапазона от 0 до 2000 м; 4096 для диапазона от 0 до 4000 м; 8192 для диапазона от 0 до 8000 м |
| Амплитуда зондирующего импульса, В | Не менее 2 |
| Длительность зондирующего импульса, мкс | От 10 х 10-3 до 5 |
| Выходное сопротивление прибора, Ом | От 30 до 450 |
| Перекрываемое прибором затухание, дБ | Не менее 40 |
| Диапазон измерений сопротивления, Ом | От 0 до 10000 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления, Ом | ±(0,001 х R + е.м.р.)** |
| Разрешение по сопротивлению, мОм | Не более 0,1 |
| Диапазон устанавливаемых значений погонного сопротивления, Ом/км | От 0,036 до 17900 |
| Пределы допускаемой абсолютной погрешности измерений погонного сопротивления, Ом/км | ±(0,001 х Rп + е.м.р.)*** |
| Память | Сохранение в памяти до 20 рефлектограмм без растяжки, в том числе при отсутствии питания |
| Режимы при работе с памятью | Присвоение имени запоминаемой рефлектограмме до 14 символов; запоминание рефлектограмм с растяжкой; запоминание рефлектограмм с усреднением до 100; удаление рефлектограмм из памяти; измерение расстояния с помощью двух курсоров; включение растяжки в пределах запомненной рефлектограммы; настройка параметров прибора по параметрам запомненной рефлектограммы; запоминание и удаление до 32 коэффициентов укорочений |
| Режимы измерения | нормальный - считывание и отображение текущей рефлектограммы со входа; сравнение - наложение двух рефлектограмм (вход и память, память и память); разность - отображение разности двух рефлектограмм (вход - память, память - память) |
| Отображение информации | Рефлектограмм и результатов их обработки - в графическом виде; режимов, параметров и информации - в алфавитно-цифровом и символьном видах |
| * - LB2 - верхний предел диапазона измеряемых расстояний при коэффициенте укорочения KY2; LB1 - верхний предел диапазона измеряемых расстояний при коэффициенте укорочения 1,600; ** - индицируемое измерителем сопротивление, е.м.р. - единица младшего значащего разряда; *** - Rп - индицируемое прибором значение, е.м.р. - единица младшего значащего разряда |
|
| Общие характеристики | |
| Параметры электрического питания | 4 гальванических элемента или аккумулятора типа ААА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В, 0,5 А |
| Диапазон рабочих температур окружающего воздуха, ºС | От -10 до +55 |
| Время установления рабочего режима, мин | Не более 1 |
| Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч | Не менее 8 |
| Средняя наработка на отказ, ч | Не менее 6000 |
| Гамма - процентный ресурс | Не менее 10000 ч при γ = 90 % |
| Габаритные размеры, мм | Не более 135 х 80 х 36 |
| Габаритные размеры видимой части экрана, мм | Не более 45 х 27 |
| Масса со встроенными элементами питания, кг | Не более 0,25 |
| Масса в потребительской таре, кг | Не более 1 |
Комплектация
- Измеритель длины кабеля РЕЙС-50
- Аккумуляторы размера ААА - 4 шт.

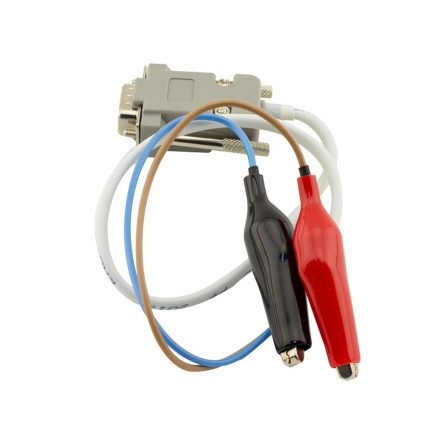

- Кабель присоединительный с датчиком температуры (для DC-метода)
- Кабель присоединительный (для TDR-метода)
- Кабель калибровки
- Сумка для переноски
- Блок зарядки от сети 220В
- Руководство по эксплуатации
- Индивидуальная упаковка
