Описание и характеристики
Описание

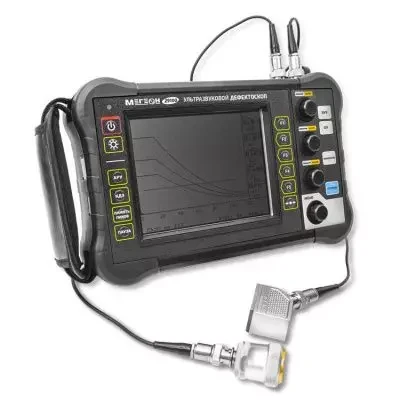

Дефектоскоп МЕГЕОН 29100 – это современный ультразвуковой прибор для обнаружения скрытых дефектов в различных материалах. Ориентирован на профессиональное применение, он обеспечивает высокую точность диагностики и позволяет оперативно оценивать состояние объектов. С его помощью можно проводить исследования в строительной отрасли, металлургии, энергетике, машиностроении и других сферах, где требуется контроль качества материалов и соединений.
МЕГЕОН 29100 поддерживает рабочие частоты ультразвука в диапазоне от 0,4 до 10 МГц, что делает его универсальным для различных задач. Диапазон настройки скоростей ультразвуковых волн в материалах составляет от 1000 до 9999 м/с, а перестройка усиления доступна в пределах 0–110 дБ с точностью до 0,1 дБ. Прибор позволяет одновременно настраивать три параметра, что значительно упрощает процесс измерений. Масштабируемая ось расстояния обеспечивает целостность данных, а настраиваемая ширина зондирующего импульса позволяет адаптировать устройство под конкретные задачи. Функция замораживания эхограммы и сохранение её на внутреннюю память упрощают анализ результатов.
Дефектоскоп оснащён цветным дисплеем с 30 настраиваемыми цветовыми схемами, что обеспечивает комфортное считывание данных в любых условиях освещения. Устройство поддерживает создание кривых DAC и AVG, а также гибкую настройку стробов с возможностью сигнализации при превышении заданных параметров. Память прибора вмещает до 28 профилей измерений, что позволяет оперативно переключаться между различными режимами работы. Для обучения и тестирования предусмотрен специальный упрощённый профиль №0.
Дефектоскоп МЕГЕОН 29100 позволяет записывать, сохранять и просматривать динамические эхограммы развёртки А и В. Все собранные данные можно выгружать на ПК для анализа и формирования отчётов с помощью специализированного программного обеспечения. Эта функция особенно удобна для составления документации и последующего контроля. Дополнительные возможности, такие как компенсация DGC и растяжка эхограммы без изменения диапазона, делают прибор многофункциональным инструментом для профессионального использования.
Прибор поддерживает подключение любых типов датчиков с разъёмом BNC, что делает его совместимым с широким спектром оборудования. Прочный корпус и эргономичный дизайн обеспечивают удобство эксплуатации в различных условиях. Благодаря своим возможностям и высокой точности, МЕГЕОН 29100 станет незаменимым инструментом для специалистов, занимающихся неразрушающим контролем материалов и конструкций.
Характеристики
Параметр |
Значение |
|
скорость звука в материале | 1000 ... 9999 м/с |
|
Диапазон измерения | 4 ... 6100 мм |
|
Диапазон частот | 0,4 ... 10 МГц (плавная перестройка) |
|
Диапазон полного усиления | 0 ... 110 дБ (шаг 0,1 дБ, 1 дБ) |
|
Начало отсчёта | 0 ... 6000 мм |
|
Диапазон значений коэффициента К (наклон датчика) | 0,20 ... 5,00 (11,3 ... 78,7°) |
|
Стробы | Строб 1, строб 2, регулируемые |
|
Время измерения с помощью строба | До 4 раз в секунду |
|
Абсолютная погрешность измерения толщины прямым датчиком | ±(3 % + 1) мм |
|
Абсолютная погрешность измерения глубины залегания дефекта прямым датчиком | ±(3 % + 1) мм |
|
Абсолютная погрешность измерения координат залегания дефекта наклонным датчиком | ±(3 % + 1) мм |
|
Ширина зондирующего импульса | 0,05 ... 0,6 мкс, регулируемая, диапазон регулировки зависит от установленной частоты датчика. |
|
Частота повторения зондирующих импульсов |
400 / 200 Гц |
|
Зондирующий импульс | Положительный, отрицательный, полная волна |
|
Развёртки | А, В |
|
Сохранение | Эхограмма А, динамическая эхограмма А, эхограмма В, значение толщины |
|
Память | Для эхограмм - 127 ячеек (суммарно, для всех типов) Для значений толщины - 4000 ячеек |
|
Дисплей | 5,7”, светодиодная подсветк, высокая яркость и разрешение |
|
Тип разъемов датчика (ов) | BNC |
|
Интерфейс для связи с ПК | RS-232 |
|
Источник питания | 4 Ni-Mh аккумулятора типоразмера AA. Внешний стабилизированный источник 12 В - 2 А |
|
Условия хранения и транспортировки | - 20℃ ... +60℃, при относительной влажности 20 ... 90%, без выпадения конденсата. |
|
Условия эксплуатации* | 15 ℃ ... 35 ℃, при относительной влажности 50 ... 80% |
|

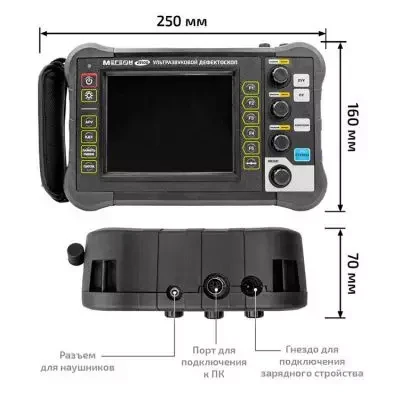

Размеры | 250 x 160 x 70 мм (включая ремень) |
|
Вес (без проводов, датчика и зарядного устройства) | Примерно 1,1 кг (включая аккумуляторы) |
|

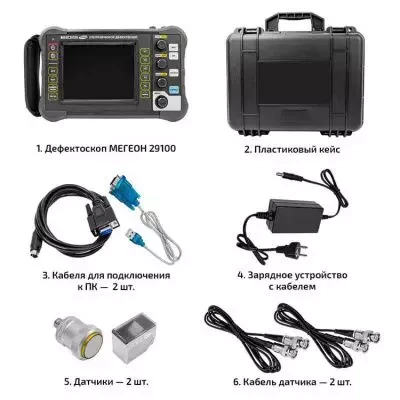

Комплектация
- Дефектоскоп МЕГЕОН 29100
- Зарядное устройство с кабелем
- Датчики 2 шт
- Кабель датчика 2 шт
- Контактная жидкость
- Руководство по эксплуатации
- Индивидуальная упаковка
