Описание

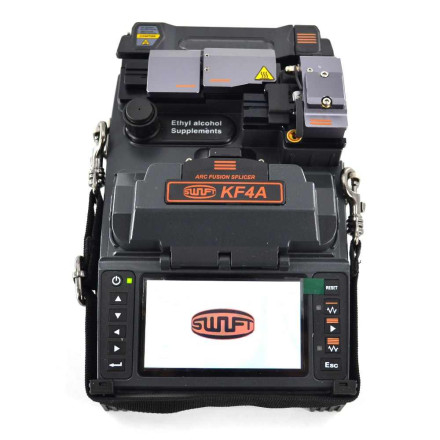

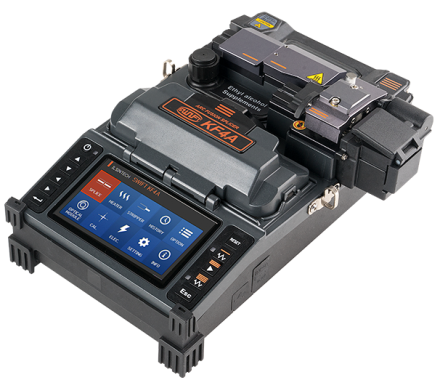

ILSINTECH SWIFT KF4A - многофункциональный сварочный аппарат. Он предназначен для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна. Кроме сварки оптических волокон, аппарат имеет средства для их “прозвонки” и измерения оптической мощности.
Ilsintech SWIFT KF4A компактен и удобен в эксплуатации, требует минимум времени для организации рабочего места возле кабельного ящика, на лестничной площадке, чердаке, в подвале и даже на столбе при помощи монтажного столика (опция).
Как и другие модели сварочных аппаратов ILSINTECH, SWIFT KF4A способен оконечить оптическое волокно специальными коннекторами типа SC, LC, FC, ST.
ПРЕИМУЩЕСТВА СВАРОЧНОГО АППАРАТА ILSINTECH SWIFT KF4A
- 5 инструментов для сращивания оптических волокон в одном корпусе: сварочный аппарат, скалыватель, термостриппер, помпа для спирта, печь для термоусадки гильз
- Высокая точность сведения волокон по активной V-канавке
- Автоматическая подстраиваемая к условиям окружающей среды и износу электродов в режиме реального времени калибровка электродов
- Повышенный ресурс электродов: 38 000 сварных соединений
- Повышенный ресурс лезвия скалывателя: 75 000 сколов (с автоматическим поворотом после каждого скола)
- Измеритель оптической мощности, визуализатор повреждений (Опция PCT/KR2013/001243, приобретается отдельно)
- Обновление ПО через Internet посредством ПО DataSync
- Ударо защищенный корпус (защита с 5-ти сторон от падения с высоты 76 см)
- Влагозащита IPx2; пылезащита IP5x
- Поддержка технологии подваривания коннекторов Splice-On
Характеристики
| Параметр | Описание |
| Сварка | |
| Способ выравнивания волокон | IPAAS (Активная V- канавка) |
| Калибровка дуги | автоматически |
| Типы волокон | SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3) |
| Количество одновременно свариваемых волокон | одно |
| Диаметр свариваемых волокон | 125 мкм |
| Диаметр буфферного покрытия свариваемых волокон | 150 мкм – 3 мм |
| Количество программ сварки | 300 шт |
| Определение потерь на сварке | доступно |
| Средние потери на сварном соединении | SM: 0.03дБ, MM: 0.01дБ, DS:0.05дБ, NZDS: 0.05дБ |
| Коэффициент отражения от сварного соединения | > -60 дБ |
| Типмчное время сварки SM волокна | 7 сек |
| Длина зачищенного волокна после скола | 5 – 16 мм |
| Сохранение результатов сварки |
|
| Механический тест на прочность | 1.96N – 2,25N (196 – 225г) |
| Цикл жизни электродов | 38 000 сварок |
| Ресурс лезвия для скалывателя | 75 000 сколов |
| Термоусадка | |
| Количество программ термоусадки | 100 шт |
| Типичное время термоусадки | 13 сек (для КДЗС 60 мм) |
| Применяемые типы КДЗС | 60 мм, 40 мм, 32 мм, 28 мм |
| Отображение результатов | |
| Камеры | 2 CMOS камеры, цветной LCD дисплей 3,5” |
| Увеличение места сварки | X/Y 110X; MAX: 220X |
| Питание | |
| Аккумулятор | Li-ion аккумуляторная батарея, 14,8В, 3400мАч |
| Адаптер для зарядки батареи от сети переменного тока | 100 ~ 240V AC |
| Количество циклов сварка/термоусадка от одного заряда батарей | 200 циклов |
| Дополнительные функции | |
| Источник красного света | Опционально может быть вмонтирован в корпус сварочного аппарата |
| Измеритель оптической мощности | Опционально может быть вмонтирован в корпус сварочного аппарата |
| Термостриппер | вмонтирован в корпус сварочного аппарата |
| Прецизионный скалыватель | вмонтирован в корпус сварочного аппарата. Ресурс лезвия: 75 000 сколов. |
| Помпа для спирта | вмонтирован в корпус сварочного аппарата |
| Общие параметры | |
| Внешние интерфейсы | USB |
| Защита корпуса | ветер: до 15м/сек, пыль, вода, удар |
| Рабочая высота над уровнем моря | 0 ~ 5000 м |
| Рабочая температура | От -10 до 50°C, при влажности до 95% |
| Влажность | 0~95% без конденсации |
| Температура хранения | От -40 до 80°С |
| Габариты | 132 х 212 х 73 мм (без защитных накладок) |
| Вес (с батареями) | 1,5 кг |
Комплектация
- Сварочный аппарат SWIFT KF4A в комплекте со скалывателем, термостриппером и др.
- Аккумуляторная батарея IL-KF-3400
- Адаптер питания FT17015000
- Пара универсальных держателей волокон
- USB кабель
- Кейс для транспортировки HC-11 (hard case)
- Лоток для приема горячих КДЗС CT-01 (40 мм)
- Руководство по эксплуатации
- Индивидуальная упаковка
