Описание и характеристики

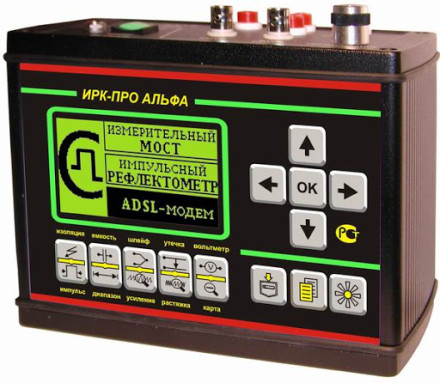

Описание
Области применения
- Измерения расстояния до места повреждения кабеля
- Определения характера повреждений
- Измерения расстояния между неоднородностями волнового сопротивления
- Определения длины кабеля
- Измерения коэффициента укорочения
Применение поста позволяет проводить
- Измерение сопротивления изоляции
- Измерение электрической емкости и расстояния до места разбитости пар
- Измерение сопротивления шлейфа и омической асимметрии
- Измерение расстояния до повреждения изоляции
- Измерение расстояния до места обрыва кабеля
- Определение длины кабеля
- Измерение напряжения на кабеле
Мост имеет два уровня испытательного напряжения: 400В для открытия любых дефектов и пониженное 180В для работы с импортным оборудованием.
ADSL модем нужен для проверки
- Отношение сигнал/шум
- Затухания в линии
- Интегральной мощности передачи в восходящем и нисходящем потоках
- Интегральные значения скорости в восходящем и нисходящем потоках
Поддерживаемые протоколы
- ADSL
- ADSL2
- ADSL2+
- схемы спектрального распределения в соответствии с Annex A и Annex B
Встроенная память позволяет хранить характеристики 50 рабочих кабелей, 35000 пар плановых измерений и 1000 рефлектограмм. Функция вольтметра служит для контроля напряжения в линии. В этом режиме генератор подает в линию сигнал на частоте около 500 Гц. Генератор применяется также для поиска пар на дальнем конце. Результаты выводятся в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты.
Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры.
Характеристики
| Параметр | Значение |
| ИРК-ПРО | |
| Диапазон измерения сопротивления изоляции | 1 кОм - 50 000 МОм |
| Диапазон электрической емкости | 0,1 - 2000 нФ |
| Диапазон измерения сопротивления шлейфа | 0 - 10 кОм |
| Испытательное напряжение | 400 В, 180 В |
| Диапазон измерения напряжения | 0 - 300 В |
| Диапазон Rп в месте повреждения изоляции | 0 - 20 Мом |
| Максимальная погрешность определения расстояния до места повреждения изоляции | для Rп = 0 - 3 МОм 0,1%+1м |
| Максимальная погрешность измерения сопротивления шлейфа в диапазоне | 0÷3000 Ом 0,1% + 0,1 Ом 3 кОм ÷ 10 кОм 0,1 кОм |
| Максимальная погрешность измерения омической асимметрии | 0,1%+0,1 Ом 0,1%+0,01 Ом (FX@DSL) |
| Максимальная погрешность измерения сопротивления изоляции: в диапазоне 0÷999 кОм в диапазоне 1МОм÷999Мом в диапазоне 1000МОм÷4999Мом в диапазоне 5000МОм÷10000Мом в диапазоне >10000МОм |
2%+1 ед. 2%+1 ед. 5%+1 ед. 10% +1 ед. не нормируется |
| Рефлектометр | |
| Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5 | 40 - 30720 м |
| Максимальная погрешность определения расстояния | 1%* |
| Перекрываемое затухание | Не менее 80 дБ |
| Амплитуда зондирующего импульса | Не менее 10 В |
| Длительность зондирующего импульса | 10÷30000 нс |
| Выходное сопротивление | 27÷400 Ом |
| Диапазон установки коэффициента укорочения | 1÷7 |
| Общие параметры | |
| Питание прибора от встроенного аккумулятора | Li-Ion 7,2В 4,4 А/ч |
| Потребляемая мощность не более | 5 Вт |
| Габариты | 130х170х85 мм |
| Вес | 1,3 кг |
Комплектация
- Прибор
- Набор проводов
- Сетевой адаптер
- Руководство по эксплуатации
- Индивидуальная упаковка
