Описание

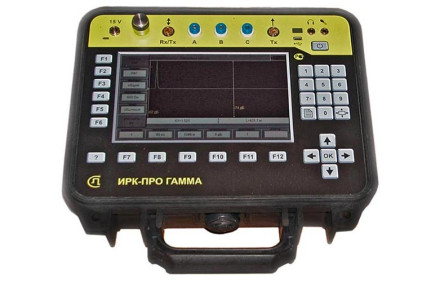

Кабельный прибор ИРК-ПРО Гамма объединяет в себе мощный рефлектометр для магистральных кабелей и городских кабелей ТПП, DSP рефлектометр и измерительный мост. Может работать в лабораторных и полевых условиях.
В прибор заложена возможность наращивания новых измерительных и сервисных функций.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- Определения расстояния до места повреждения кабеля
- Определения характера повреждений
- Измерения расстояния между неоднородностями волнового сопротивления
- Определения длины кабеля
- Подавления шумов в условиях интенсивных помех и стабилизация рефлектограмм
- «Антилыжа» - для выравнивания рефлектограммы при измерениях на длинных кабелях
- Компенсации затухания в кабеле
ПРЕИМУЩЕСТВА РЕФЛЕКТОМЕТРА ИРК-ПРО Гамма
- Работа на длинных и проблемных кабелях
- Логарифмический масштаб, позволяющий просмотреть весь кабель без
- Использования усиления
- Позиционирование измерительных курсоров по максимумам (минимумам)
ПРИМЕНЕНИЕ МОСТА
- Измерять расстояния до понижения изоляции кабеля
- Определять места обрыва или перепутывания жил кабеля
- Измерять сопротивления изоляции, шлейфа, омической асимметрии
- Электрической емкости всех типов кабелей
- Работать с симметричными и несимметричными кабелями
- Автоматизировать проведение измерений на многопарных кабелях
Система "мгновенный старт" и многофункциональное меню делают рефлектометр удобным в использовании. Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры.
На карте кабеля показываются все муфты, занесенные в память прибора.
Рефлектограммы можно хранить во внешнем USB-накопителе. Поддерживается управление прибором компьютерной мышью через USB.
В приборе ИРК-ПРО Гамма реализована возможность проверки связи с удаленными компьютерами по протоколу TCP/IP в сетях Ethernet.
IP-тест ИРК-ПРО Гамма поддерживает визуальное тестирование цифрового телевидения IPTV (картинка, звуковой и видеоформат, разрешение, скорость).
FTP Интернет сервис – уникальная функция платформы Гамма, позволяющая передавать и хранить измерения на FTP-сервере.
Характеристики
| Параметр | Значение | |
| Рефлектометр | ||
| Диапазоны измеряемых рефлектометром расстояний | 131, 262, 523, 1046, 2093, 4186, 8371, 16742, 33485, 66970м | |
| Максимальное разрешение | 0,2 м | |
| Перекрываемое затухание | Не менее 80 дБ | |
| Регулируемая амплитуда зондирующего импульса | 6...18 В с шагом 1 В | |
| Длительность зондирующего импульса | 16...30000 нс | |
| Количество усреднений | 2, 4, 8, 16, 32, 64, 128, 256, 512 | |
| Диапазон установки коэффициента укорочения | 1...7 с шагом 0,001 | |
| Измерительный мост ИРК-ПРО | ||
| Диапазон измерения сопротивления изоляции | 1 кОм – 50000 МОм | |
| Диапазон измерения электрической емкости | 0,1 – 2000 нФ | |
| Диапазон измерения сопротивления шлейфа | 0 – 10 кОм | |
| Испытательное напряжение | 180 В | |
| Диапазон Rп в месте повреждения изоляции | 0 – 20 МОм | |
| Диапазон измерения напряжения | 0 – 300 В | |
| Максимальная погрешность определения расстояния до места повреждения изоляции | Для Rп = 0 – 3 МОм 0,1%+1м |
|
| Максимальная погрешность измерения сопротивления шлейфа в диапазоне | 0...3000 Ом 0,1%+1 ед. 3 кОм...10 кОм 0,1 кОм |
|
| Максимальная погрешность измерения омической асимметрии | 0,1%+1 ед. | |
| Максимальная погрешность измерения сопротивления изоляции | В диапазоне 0...999 кОм | 2%+1 ед. |
| В диапазоне 1МОм...999Мом | 2%+1 ед. | |
| В диапазоне 1000МОм...4999Мом | 5%+1 ед. | |
| В диапазоне 5000МОм...10000Мом | 10% +1 ед. | |
| В диапазоне >10000МОм | Не нормируется | |
| Максимальная погрешность измерения электрической емкости | 2%+1 ед. | |
| 1 ед. равна значению самого младшего разряда числа, выводимого на экран | ||
| Общие характеристики | ||
| Питание прибора от встроенного аккумулятора | Li-Ion 7,2В 4,4 А/ч | |
| Потребляемая мощность не более | 7 Вт | |
| Габариты | 270 х 240 х 120 мм | |
| Вес | 2,5 кг |
Комплектация
- Рефлектометр ИРК-ПРО Гамма
- Набор проводов
- Сетевой адаптер
- Руководство по эксплуатации
- Индивидуальная упаковка
