Описание и характеристики
Описание
ПРЕИМУЩЕСТВА РЕФЛЕКТОМЕТРА ИРК-ПРО 7.4
- Определение расстояния до участка с пониженным сопротивлением изоляции кабеля
- Определение места обрыва или перепутывания жил кабеля
- Измерение сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей
- Память характеристик 50 рабочих кабелей - около 20 тысяч пар плановых измерений
- Система измерений FX@DSL с разрешением 0,01 Ом (при сопротивлении шлейфа до 100 Ом)
- Интегральный метод локализации Мюррея-Купфмюллера под испытательным напряжением свыше 400В
- Баллистические измерения емкости, нечувствительные к омическому сопротивлению
- Справочная система по маркам кабеля с климатическими зонами
- Универсальная база данных кабельного хозяйства
- Плановые измерения около 20 тысяч пар
- Система экспресс-приемки кабеля
Характеристики
| Параметр | Значение |
| Диапазон измерения сопротивления изоляции | 1 кОм – 50 000 МОм |
| Диапазон электрической емкости | 0,1 – 2000 нФ |
| Диапазон измерения сопротивления шлейфа | 0 – 10 кОм |
| Испытательное напряжение | 400 В, 180 В |
| Диапазон Rп в месте повреждения изоляции | 0 – 20 Мом |
| Диапазон измерения напряжения | 0 – 300 В |
| Максимальная погрешность определения расстояния до места повреждения изоляции | для Rп = 0 – 3 МОм 0,1%+1м |
| Максимальная погрешность измерения сопротивления шлейфа в диапазоне | 0 ÷ 3000 Ом (0,1% + 0,1 Ом) 3 кОм ÷ 10 кОм (0,1 кОм) |
| Максимальная погрешность измерения омической асимметрии | 0,1% + 0,1 Ом 0,1% + 0,01 Ом (FX@DSL) |
| Максимальная погрешность измерения сопротивления изоляции: в диапазоне 0÷999 кОм в диапазоне 1МОм÷999Мом в диапазоне 1000МОм÷4999Мом в диапазоне 5000МОм÷10000Мом в диапазоне >10000МОм | 2%+1 ед. 2%+1 ед. 5%+1 ед. 10% +1 ед. не нормируется |
| Система измерений FX@DSL | с разрешением 0,01 Ом (при сопротивлении шлейфа до 100 Ом) |
| Интегральный метод локализации Мюррея-Купфмюллера | под испытательным напряжением свыше 400 В |
| Баллистические измерения емкости | нечувствительные к омическому сопротивлению. |
| Справочная система по маркам кабеля | есть, с климатическими зонами |
| Универсальная база данных кабельного хозяйства | есть |
| Плановые измерения | около 20 тыс. пар |
| Питание прибора от встроенного аккумулятора | Li-Ion 7,2В 4,4 А/ч |
| Потребляемая мощность не более | 5 Вт |
| Габариты | 130х170х85 мм |
| Вес | 1,3 кг |
Комплектация

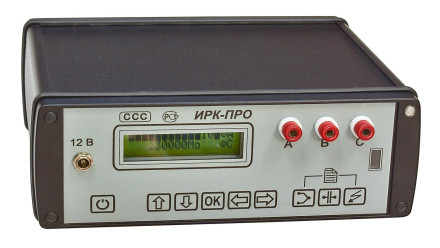

- Рефлектометр ИРК-ПРО 7.4
- Сумка для переноски
- Комплект проводов
- Зарядное устройство
- Аккумулятор (в приборе)
- Руководство по эксплуатации
- Индивидуальная упаковка
