Описание и характеристики
Описание

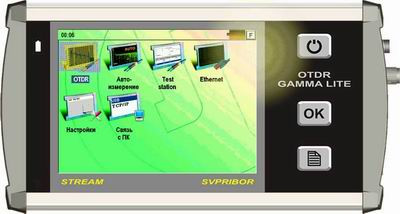

Оптический рефлектометр Связьприбор Гамма Лайт служит для измерения затухания в оптических волокнах и их соединениях, определения длины волокна и расстояния до мест неоднородностей оптического кабеля в волоконно-оптических системах передачи. Гамма Лайт работает с одномодовым волокном на двух длинах волн 1310 и 1550 нм, имеет сенсорный жидкокристаллический дисплей и возможность связи с компьютером через USB.
Особенности и преимущества
- Измерения в ручном и автоматическом режиме
- Анализ рефлектограмм в автоматическом, полуавтоматическом и ручном режиме
- Сохранение рефлектограмм в стандарте SOR, спецификация GR-196-CORE OTDR (SR-4731)
- Сравнение на экране нескольких рефлектограмм (до 10 штук) - только G2
- Настройка шаблона имени файла при сохранении, проведение серийных измерений линий нажатием одной кнопки
- Поддержка двусторонних измерений линий в соответствии с рекомендацией ITU-T G.650
- Проверка активного волокна и качества соединения прибора с волокном
- Автоматические измерения на двух длинах волн и сохранение файлов
- Большой объем памяти для сохранения рефлектограмм, не менее 2 Гб
- Порт USB-host для подключения USB-flash накопителей и перемещения файлов или подключения стандартной компьютерной мыши
- Порт USB-device для подключения к ПК
- Опция измерителя оптической мощности (ГАММА ЛЮКС)
- Опция VFL (лазер 650 нм)
- Измерение линий по шаблонам (сохраненным заранее опорным рефлектограммам). Удобно при периодических проверках линий по системе PASS/FAIL
- Порт Ethernet для подключения прибора к LAN и WAN сетям, гибкая настройка сетевых параметров
- Удаленное управление прибором по протоколу TCP/IP со стационарных ПК или мобильных устройств, при помощи ПО "OTDRView" или "Gamma OTDR"
- Автоматическое проведение двусторонних измерений линий в паре двух приборов (MASTER/SLAVE), при подключении приборов к одной TCP/IP сети
- Привязка событий на рефлектограмме к координатам геолокации, отображение событий трассы на online-карте (GoogleMaps) - только G2
- Возможность подключения к FTP-серверам, для сохранения рефлектограмм. Удобный браузер по папкам и файлам внутри прибора, на подключенном USB-флэш носителе, и на подключенном FTP-сервере
- Ping - тест удаленного хоста по сети
- Опция рефлектометра для медных линий MTDR (ГАММА ЛЮКС)
Характеристики
| Параметр | Значение |
| Рабочие длины волн, нм | 1310±20; 1550±20 |
| Динамический диапазон измерений ослабления * (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов), дБ, не менее | для длины волны 1310 нм: 32 для длины волны 1550 нм: 30 |
| Пределы допускаемой основной абсолютной погрешности измерений ослабления, дБ | ±0,05∙А, где А – измеряемое ослабление, дБ |
| Диапазон измерений длины, км | 0 - 0,3; 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 25; 0 - 50; 0 - 75; 0 - 100; 0 - 160 |
| Пределы допускаемой абсолютной погрешности при измерении длины, ΔL, м | ∆L = ±(0,3 + 2∙δl + L∙∆n/n + 5∙10-5L), где δl – дискретность отсчета в измеряемом диапазоне длин, м; L – измеряемая длина, м; n – показатель преломления оптического волокна, ед.показателя преломления; ∆n – погрешность, измерения показателя преломления оптического волокна, еденица показателя преломления |
| Мертвая зона, м, не более: - при измерении ослабления - при измерении положения неоднородности |
10 3 |
| Длительность зондирующих импульсов, нс | 6, 12, 18, 25, 50, 100, 200, 500, 1000, 2500, 5000, 10000, 20000 |
| Электропитание | встроенная аккумуляторная батарея |
| сеть переменного тока через блок питания (сетевой адаптер): напряжением 220 ± 22 В и частотой 50 ± 1 Гц | |
| внешний источник питания напряжением от 12 до 16 , В | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, (при температуре плюс 25 °С, без конденсации влаги), %, не более - атмосферное давление, кПа |
от +5 до +40 90 от 70 до 106,7 |
| Габаритные размеры, мм, не более | 220 х 125 х 45 |
| Масса (с батареей), кг, не более | 1 |
Комплектация
- Рефлектометр Гамма Лайт
- Блок питания от сети 220 В
- Кабель интерфейсный USB
- Кабель интерфейсный Ethernet (прямой)
- Аккумуляторная батарея Li-Ion (встроенная)
- Кабель оптический соединительный одномодовый с разъемами FC
- Сумка для переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
