Описание и характеристики
Описание

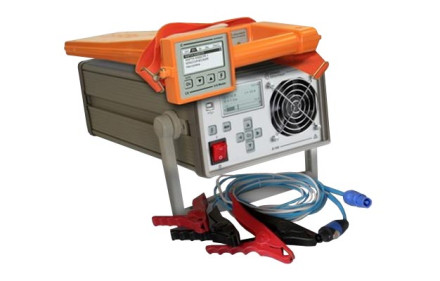

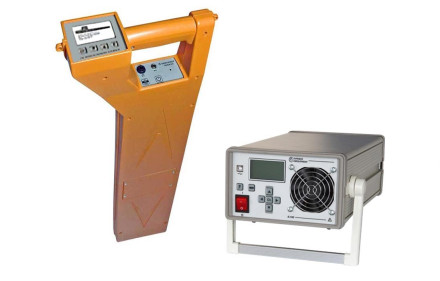

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК 510 MASTER состоит из приёмника и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора E-100) и в пассивном режиме.
Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.
В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.
Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).
В комплект поставки входит приёмник 510 MASTER и генератор E-100.
Приёмник представляет собой удобный компактный моноблок с LCD-дисплеем.
ПРЕИМУЩЕСТВА КОМПЛЕКТА ТРАССО-ДЕФЕКТОИСКАТЕЛЯ 510 MASTER + Е-100
- Выходная мощность генератора на согласованную активную нагрузку: 100 Вт
- Большой выходной ток до 20А
- Предустановленные частоты для работы с приёмниками серии ПОИСК: 273/2187,5/6562,5/26250 Гц
- Формирование любой частоты от 300 Гц до 40000 Гц
- Автоматическое согласование с линией
- Форма выходного сигнала - синус
- Оценка сопротивления нагрузки с точностью 0,01 Ом
- Работа на частотах от 200 Гц до 26 кГц в пассивном режиме
- Работа на частотах 273 Гц, 2187,5 Гц, 6562,5 Гц, 26250 Гц в активном режиме (в комплекте с генератором E-100)
- Работа на любой частоте в диапазоне от 200 до 35000 Гц (с применением стороннего генератора сигналов
Характеристики
Технические характеристики приёмника 510 MASTER
| Активные частоты | 273,5 ± 1 Гц | 2187,5 ± 1 Гц | 6562,5 ± 3 Гц | 26250 ± 12 Гц |
| Частоты, задаваемые пользователем | 200-35000 Гц |
Полоса пропускания по уровню –3 дБ: для частоты 26250 Гц | для частоты 6562,5 Гц | для частоты 2187,5 Гц| для частоты 273,5 Гц |
150 Гц | 45 Гц | 15 Гц | 2,5 Гц |
| Максимально определяемая глубина залегания трассы | 6 м |
| Точность измерения глубины | ±5% + 0,1 м |
| Точность отыскания | 10 см |
| Поиск повреждения изоляции с переходным сопротивлением | 0–10 кОм |
| Полоса пропускания без фильтра, режим «СПЕКТР» | 10-26000 Гц |
Питание: OLED версия | LCD версия |
аккумуляторы типа АА, Ni-Mh - 4 шт. | аккумуляторы типа АА, Ni-Mh - 6 шт. |
Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч: OLED версия | LCD версия |
13 ч | 17 ч |
| Потребляемая мощность, без подогрева | не более 1,2 Вт |
| Время зарядки аккумуляторных батарей | 4 ч |
| Температура эксплуатации | от -20 до +40 °С |
| Габаритные размеры | 257х88х685 мм |
| Вес (с аккумуляторами) | 2 кг |
Технические характеристики генератора Е-100
| Рабочие частоты генератора (предустановленные) | 273,5 ± 0,5 Гц | 2187,5 ± 1 Гц | 6562,5 ± 2 Гц | 26250 ± 3 Гц |
| Диапазон рабочих частот генератора | 300-40000 Гц |
Диапазон автоматического согласования с сопротивлением нагрузки |
1-100 Ом |
| Максимальная выходная мощность | 100 Вт |
| Максимальный выходной ток | 20А |
| Максимальное выходное напряжение | 100В |
| Форма выходного сигнала | синус |
| Питание | от сети переменного напряжения (50 Гц, 220В ± 20%) | от внешнего аккумулятора 12-24 В, 15А |
| Температура эксплуатации | -20...+50 °С |
| Габаритные размеры | 210х125х360 мм |
| Вес | 3 кг |
Комплектация
- Приемник 510 Master
- Руководство по эксплуатации приемника
- Наушники
- Сумка для наушников
- Сетевой адаптер для приемника
- Аккумуляторные батареи Ni-Mh типа «АА» 4 шт
- Генератор E-100
- Провод для подключения выхода генератора к кабелю
- Провод для подключения питания 12-24 В
- Руководство по эксплуатации
- Индивидуальная упаковка
