Описание и характеристики
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Межповерочный интервал: 1 год.
Назначение средства измерений.

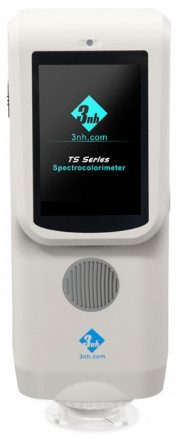

Спектрофотометр предназначен для измерений цвета (координаты цвета и координаты цветности) на различных поверхностях в отражённом и проходящем свете. Портативные спектрофотометры TS7036 обеспечивают повторяемость ΔE*ab в пределах 0,05-0,06 и гарантируют точность абсолютных значений L, a и b в течение длительного времени. Предназначены для цветового контроля различной продукции по международным и национальным стандартам. Принимая во внимание скорость выполнения измерений, технические характерстики и продуманность функционала, модели этой серии можно охарактеризовать как мощный инструмент для решения задач цветового менеджмента. Спектрофотометры применяются в производстве пластмасс, электроники, лакокрасочных материалов, при крашении текстиля, печати на одежде или бумажных изделиях, а также в автомобильной, косметической и пищевой промышленности, в лабораториях и научно-исследовательских учреждениях.
Имеется более простая и не внесённая в госреестр (поставляется без поверки) модель - спектрофотометр портативный TS7030.
Отличительные особенности:
- Общепринятая геометрия измерения D/8 SCI/SCE по международным стандартам;
- Сбалансированный полнодиапазонный светодиодный источник света;
- Матрица датчиков на кремниевых фотодиодах (32 группы с двойными рядами);
- Множество цветовых пространств, несколько источников света;
- Эргономичный дизайн и простое измерительное устройство;
- Поверочный сертификат;
- Технология калибровки в режиме реального времени;
- Камера для надлежащего размещения на исследуемом участке;
- Программное обеспечение для управления цветом;
- TS7036 может быть подключен к программе контроля цвета GetSpectrum, обеспечивая доступ к профессиональному комплексу цветового менеджмента, включающему все необходимые пользователю отечественные и международные стандарты, обширный список опций статистического и графического анализа измерений, средства разработки обоснованных цветовых допусков.
Преимущества спектрофотометра TS7036:
- Оптическая геометрия D/8 с режимами измерения SCI и SCE
В спектрофотометрах TS7036 используется международный стандарт геометрических условий измерения — D/8 вместе с технологией включения или исключения зеркального компонента (SCI/SCE).
- Плоская дифракционная решетка и двухрядная кремниевая фотодиодная линейка.
Фотосенсор, состоящий из двух массивов светочувствительных элементов, позволяет получить более сбалансированные, достоверные данные и учитывать сложные факторы при различных условиях измерений. Это гарантирует скорость, точность, стабильность и согласованность измерений прибора.
- Эргономичный дизайн.
Конструкция прибора и продуманная форма корпуса позволяют обеспечить комфортное расположение в руке и упростить выполнение измерений при продолжительном процессе работы.
- ETC. Технология калибровки в реальном времени.
Для основной калибровки прилагается белый эталон, который можно протирать, который устойчив к пожелтению и загрязнению, а соответствующий уход за ним обеспечивает точность работы на протяжении длительного периода. В то же время в конструкции прибора предусмотрена технология калибровки в реальном времени — ETC (Every Test Calibration) с использованием встроенного эталона, дающая надежные результаты и повторяемость в каждом измерении.
- Светодиодный источник полного видимого спектра излучения.
Сбалансированное излучение светодиода во всем видимом диапазоне позволяет избежать провалов спектра в определенных диапазонах и обеспечивает одинаковую точность измерения по всем длинам волн.
- Усовершенствованный интерфейс управления.
Для выбора и переключения режима измерения зеркального компонента, с учетом (SCI), или его исключением (SCE), потребуется всего лишь нажать одну кнопку, расположенную в нижней части экрана с данными. Попрощавшись с утомительным процессом настройки, можно не только увеличить скорость работы, но и избежать при переключении режима измерения такой ситуации, как смещение апертуры относительно образца.
- Позиционирование с помощью видеокамеры.
Отображение измеряемой области на дисплее Встроенная камера используется для кадрирования и точного расположения прибора относительно образца. Данная опция призвана повысить эффективность и удобство рабочего процесса. На экране в режиме реального времени отображается область, попадающая в апертуру, тем самым позволяя убедиться, что измерения выполняются именно для целевого участка образца.
Метрологическая информация:
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения или спектрального коэффициента пропускания в видимом участке спектра в диапазоне длин волн от 360 до 780 нм и последующем расчете цветовых характеристик.
К настоящему типу средств измерений относятся спектрофотометры следующих моделей: YS6060, YS6080, TS8260, YS3060, BS7016, TS7036 и YS4586.
Конструктивно спектрофотометры моделей YS3060, YS4586, BS7016 и TS7036 представляют собой малогабаритные переносные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем. Спектрофотометры моделей YS6060, YS6080 и TS8260 представляют собой настольные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем.
Источниками излучения в спектрофотометрах моделей YS6060, TS8260, YS3060, BS7016, YS4586 и TS7036 являются светодиоды полного видимого спектра, в спектрофотометрах модели YS6080 – импульсная ксеноновая лампа. Предусмотрены две геометрии освещения/наблюдения при измерениях в отраженном свете: 45°/0° в модели YS4586; d/8° в моделях YS6060, YS6080, TS8260, YS3060, BS7016 и TS7036. Для моделей YS6060 и YS6080 предусмотрена возможность измерений в проходящем свете в геометрии освещения/наблюдения d/0°. При геометрии освещения/наблюдения 45°/0° источники освещения расположены по кругу, их оптические оси составляют угол 45° с нормалью к поверхности образца, а приемник излучения совпадает с нормалью к образцу. При геометрии освещения/наблюдения d/8° источником освещения является интегрирующая сфера, а оптическая ось приёмника направлена на образец и образует угол 8° с нормалью к образцу. Измерения при геометрии d/8° могут проводиться в двух режимах: с включением и исключением зеркальной составляющей (модель BS7016 измеряет только с включением зеркальной составляющей). Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка. При измерении в проходящем свете при геометрии освещения/наблюдения d/0° источником освещения является интегрирующая сфера, а приемник расположен по нормали к образцу.
В комплектацию спектрофотометров входят белый калибровочный стандарт и световая ловушка для проведения калибровки.
Настройка спектрофотометров осуществляется с помощью сенсорного дисплея, а запуск измерений производится кнопкой.
Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.
Объём встроенной памяти спектрофотометров позволяет сохранять данные от 500 до 5000 эталонов и от 10000 до 40000 образцов в зависимости от модели.
