Описание и характеристики
Описание

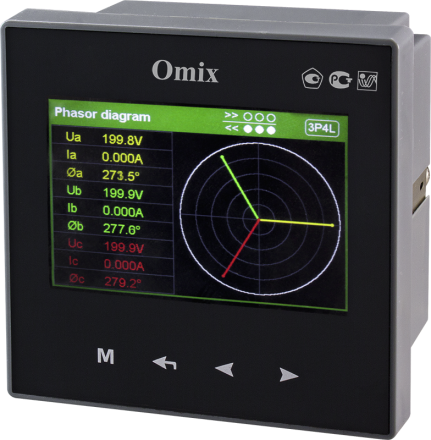

Анализатор параметров сети Omix P99-MAY-3-R-RS485 предназначен для измерения гармоник тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, частоты тока, тока небаланса, напряжения небаланса, углов сдвига фаз между током и напряжением, активной мощности, реактивной мощности, коэффициента мощности, активной энергии и реактивной энергии.
ПРЕИМУЩЕСТВА АНАЛИЗАТОРА ПАРАМЕТРОВ СЕТИ Omix P99-MAY-3-R-RS485
- Отображения гармоник по каждой из фаз в форме таблицы или в форме гистограммы
- Представление тока и напряжения в форме волны
- Измерение пик-фактора и крест-фактора
- Измерение среднеквадратического значения переменного тока и напряжения (TrueRMS). Позволяет значительно повысить точность измерения вне зависимости от формы входного сигнала
- 3,5" цветной ЖК-дисплей с разрешением 320×480 точек (180 точек на дюйм)
- Удобное, интуитивно понятное меню настройки
- Функция памяти SOE на 2000 событий. Прибор отслеживает и записывает такие события, как подача и отключение питания, изменение состояние выходных реле и дискретных входов, выходы параметров электрической сети за уставки
- 4 дискретных входа для удаленного управления прибором
- Встроенный датчик температуры и измеритель напряжения на плате позволяют в режиме реального времени отслеживать состояние прибора и предотвращать возможные неисправности с помощью встроенных механизмов защиты
- Прибор может работать в течение 10 секунд после пропадания питания благодаря встроенному аккумулятору. Это позволяет продолжать работу при краткосрочных аварийных ситуациях, а также дает возможность завершить работу без повреждения памяти с сохранением при прекращении работы

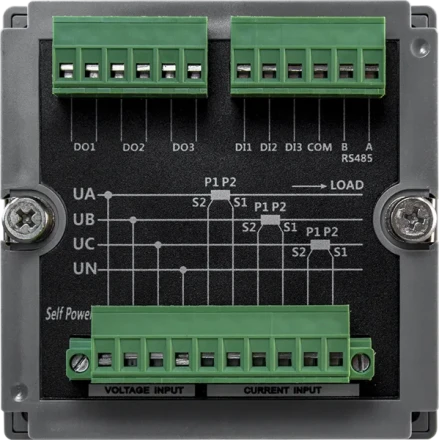

- Возможность подключения через трансформаторы тока и напряжения
- Может выдерживать длительные перегрузки в 1,2 раза, а также кратковременные перегрузки в 10 раз в течение 5 с (для токового входа) и в 2 раза в течение 1 с (для входа напряжения)
- Класс точности 0,2
- Щитовой корпус
Характеристики
| Параметр | Значение | |||
| Прямое подключение | С трансформатором | Погрешность | ||
| Диапазон измерения | силы тока | 0...5 А | 0...5 кА | ±0,2% |
| напряжения - линейное - фазное | 50...450 В 50...600 В | 0...4,5 МВ 0...6 МВ | ||
| частоты | 45...65 Гц | |||
| коэффициента мощности | 0...1 | |||
| активной мощности | 0...190 ГВт | |||
| реактивной мощности | 0...190 ГВАр | |||
| полной мощности | 0...190 ГВА | |||
| активной энергии | 0...190 ГВт∙ч | |||
| реактивной энергии | 0...190 ГВАр∙ч | |||
| Параметр | Значение |
| Анализатор гармоник | до 31 включительно |
| Импеданс - силы тока - напряжения | ≤ 20 мОм ≤ 1 кОм/В |
| Импульсная константа - активная - реактивная | 3200 имп/кВт∙ч 3200 имп/кВАР∙ч |
| Дисплей | Цветной ЖК, 3,5" 320×480 точек (180 точек на дюйм) |
| Питание прибора | ~50…600 В (питание от измеряемой сети) |
| Энергопотребление прибора | ≤ 5 ВА |
| Интерфейс | RS-485 Modbus RTU |
| Скорость передачи данных | 1200...19 200 бит/с |
| Выходное устройство | 3 реле ~2 А, 240 В или 3 аналоговых выхода 0(4)...20 мА |
| Память | 128 Мбайт на 2000 событий |
| Условия эксплуатации | −10...+55°С, ≤ 85%RH |
| Условия хранения | −25...+70°С, ≤ 85%RH |
| Габаритные размеры (В×Ш×Г) | 98×98×73 мм |
| Размеры врезного отверстия (В×Ш) | 91×91 мм |
| Вес | 366 г |
Комплектация
- Анализатор параметров сети Omix P99-MAY-3-R-RS485
- Руководство по эксплуатации
- Индивидуальная упаковка
