Описание и характеристики
Описание

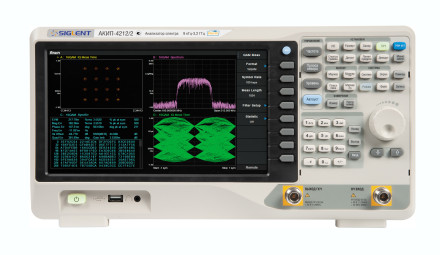

Анализатор спектра АКИП-4212/2 - это высокоточный прибор, предназначенный для изучения радиочастотных колебаний широкого спектра: от 9 kHz до 3.2 GHz. Уровень внутреннего шума прибора менее -161 dBm/ГГц, фазовый шум начинается от -115 dBn/ГГц при отклонении на 1 MHz от частоты 1 GHz. Точность измерения амплитуд варьируется в пределах 0.7 dB.
Ширина полосы пропускания настраивается шагом в 1 Hz, что позволяет анализировать даже крайне малые и узкополосчатые сигналы. Прибор “АКИП-4212/2” оборудован встроенным усилителем и маркировкой для измерений. Программное обеспечение предлагает ряд функций: генератор треков, расширенный комплекс измерительных приборов, рефлектометрия, фильтры для обеспечения электромагнитной совместимости, квазипиковый индикатор и анализатор цифровой модуляции.
Большой экран размером 25,6 сантиметра по диагонали и разрешением 1024х600 точек обеспечивает удобство при наблюдении и анализе данных. Разъемы USB и LAN облегчают передачу данных на прочие устройства. Анализатор спектра «АКИП-4212/2» оснащен встроенным накопителем размером 256 Мб, который позволяет сохранять и анализировать большое количество данных.
Дополнительная функция - расширенный пакет измерительных инструментов - позволяет измерить мощность сигнала в одном канале, сравнить мощности сигналов в соседних каналах и измерить ширину частотного диапазона, занимаемого исследуемым сигналом. Эта функция особенно полезна при анализе радиочастотного диапазона различных типов.
Еще одним преимуществом «АКИП-4212/2» является его способность анализировать сигналы с различными видами модуляции, такими как AM / FM, ASK / FSK / PSK / MSK / QAM и другие. Это делает устройство универсальным инструментом для профессионалов в области радиоэлектроники и телекома.
В нашем магазине вы можете купить Анализатор спектра АКИП-4212/2 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
ПРЕИМУЩЕСТВА АНАЛИЗАТОРА СПЕКТРА АКИП-4212/2
- Частотный диапазон: 9 кГц—3,2 ГГц
- Средний уровень собственных шумов: < -161 дБм/Гц
- Фазовый шум: от −115 дБн/Гц при отстр. на 1 МГц @ 1 ГГц
- Погрешность измерения амплитуды < 0,7 дБ
- Разрешение полосы пропускания: 1 Г
- Встроенный предусилитель, маркерные измерения
- Программные опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор, анализ цифровых модуляций
- Диагональ экрана 25,6 см (разрешение 1024x600)
- Интерфейсы USB, LAN
Характеристики
| Частотный диапазон | 9 кГц…3,2 ГГц | |
| Разрешение | 1 Гц | |
| Погрешность источника опорной частоты | ±5·10-6 | |
| Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | |
| Плотность фазовых шумов | -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц -112 дБн/Гц на 1 МГц для АКИП-4212/3 | |
| Скорость развертки | 1 мс … 7000 с | |
| Полоса пропускания ПЧ | 1 Гц… 1 МГц (шаг 1-3-10) | |
| Погрешность установки полосы пропускания ПЧ | ± 5 % | |
| Избирательность по уровням (60 дБ/ 3 дБ) | 4,8:1 | |
| Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) | |
| Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен | |
| Аттенюатор | 0 … 50 дБ ( шаг 1 дБ) | |
| Предусилитель | 20 дБ | |
| Максимальный входной уровень | ± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен) | |
| Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) | |
| Средний уровень собственного шума (DANL) | С выключенным предусилителем | С включенным предусилителем |
| 100 кГц…1 МГц | 105 дБм | -133 дБм |
| 1 МГц…10 МГц | -122 дБм | -151 дБм |
| 10 МГц…200 МГц | -142 дБм | -161 дБм |
| 200 МГц…1,5 ГГц | -142 дБм | -155 дБм |
| 1,5 МГц…3,2 ГГц | -140 дБм | -159 дБм |
| 3,2 МГц…5,0 ГГц | -137 дБм | -157 дБм |
| 5,0 МГц…6,5 ГГц | -136 дБм | -157 дБм |
| 6,5 МГц…7,5 ГГц | 134 дБм | -155 дБм |
| Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение ≥ 50 | ||
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм) | |
| КСВ | ≤ 1,5 (От 1 МГц, аттенюатор 10 дБ) | |
| Гармонические искажения второго порядка | - 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | |
| Интермодуляционные искажения третьего порядка | +10 дБ: ≥50 МГц | |
| Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | ||
| Диапазон частот | 100 кГц…3,2 ГГц | |
| Выходной уровень | -20 дБм…0 дБм (разреш 1 дБ) | |
| Неравномерность АЧХ | ± 3 дБ | |
| Полоса пропускания | 100 Гц … 1 МГц | |
| Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) | |
| Детектор | Пиковый, Усреднение, Квазипиковый RMS | |
| Виды измерений | Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) | |
| Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот. | |
| Вариант исполнения | В стандартной комплектации для АКИП-4212/3 Программная опция для АКИП-4212, АКИП-4212/1 и АКИП-4212/2 | |
| Виды модуляций | ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256 | |
| Длинна | 16…4096 | |
| Количество символов | 4, 6, 8, 10, 12, 14, 16 | |
| Скорость | 1 квыб … 2.5 Mвыборок | |
| ВЧ вход | Соединитель N-типа; 50 Ом | |
| Трекинг генератор | Соединитель N-типа; 50 Ом | |
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | |
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | |
| Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | |
| ДУ | LAN, USB (2 шт) | |
| Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ | |
| Дисплей | 25,6 см, ЖК, разрешение 1024х600 | |
| Потребляемая мощность | 30 Вт | |
| Условия эксплуатации | 0…+50 °С | |
| Габаритные размеры | 393 х 207 х 116,5 мм (Ш × В × Г) | |
| Вес | ≤ 4,7 кг (включая трекинг генератор) | |
| Питание | 100…240 В (автовыбор), 45…440 Гц. | |
Комплектация
- Анализатор спектра АКИП-4212/2
- Шнур питания
- Кабель USB 1
- Руководство по эксплуатации
- Индивидуальная упаковка
