Описание и характеристики

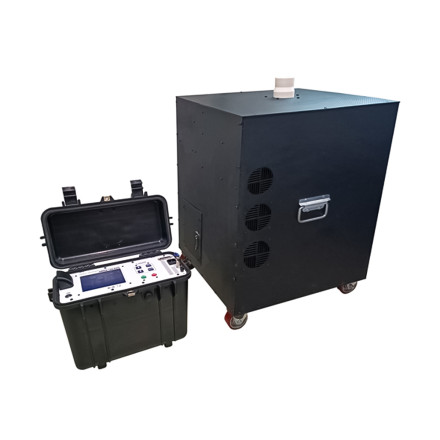

Аппарат высоковольтный испытательный цифровой СНЧ АВИЦ-120-СНЧ — позволяет генерировать и измерять напряжение и силу переменного тока СНЧ и постоянного тока.
Информация о ходе испытаний представлена на графическом дисплее — напряжение в виде «бегущего» графика синусоидальной формы частотой от 0,01 до 0,1 Гц, ток также в виде графика, причем можно одновременно включить оба «бегущих» графика. Дополнительно информация о токе и напряжении представлена в цифровом формате. Стандартно для серии АВИЦ — разрядное устройство, таймер, автоматический режим, компактный размер. Аппарат автоматически работает и в режиме СНЧ и в режиме постоянного напряжения отрицательной и положительной полярностей. Клавишами «Стрелка вверх» и «Стрелка вниз» в любой момент можно изменить амплитуду напряжения. Аппарат автоматически подбирает оптимально возможную форму выходного синусоидального СНЧ напряжения в зависимости от нагрузки и установленного напряжения, а также обеспечивает симметрию отрицательного и положительного полупериода напряжения. При подаче высокого напряжения аппарат сначала проверяет нагрузку на короткое замыкание, далее в течении 4-х полупериодов подстраивается под заданное напряжение. При превышении зарядного тока максимальных значений, аппарат предложит снизить частоту СНЧ. Напряжение постоянного тока можно выбрать в меню отрицательной полярности и положительной полярности.
Управление токовой защитой
Параметр ограничение тока заряда — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры для СНЧ — 50 мА (действующие значение), для постоянного тока — 20 мА (постоянная составляющая). Эти значения можно уменьшить из меню прибора.
Особенности
- разработка и производство России;
- графический экран — промышленный, рабочая температура −30...+50°С;
- провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
- провод питания — производство России;
- время непрерывных испытаний при окружающей температуре +38°С и полной мощности — 8 ч;
- установка тока защиты в режиме СНЧ до 50 мА;
- установка тока защиты в режиме постоянного U до 20 мА;
- графическое и цифровое отображение напряжения и тока;
- влагопылезащитное исполнение блоков IP54 и IP60;
- защита экрана — поликарбонат с защитным покрытием;
- компактный, мощный;
- фиксация значений U и I при эл. пробое в нагрузке;
- автоматический режим работы, таймер;
- температурная защита высоковольтного блока +50°С.
