Описание и характеристики

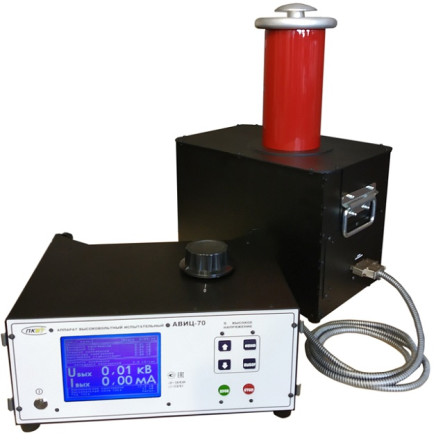

Аппарат высоковольтный испытательный цифровой АВИЦ-70 – позволяет генерировать и измерять напряжение и силу переменного и постоянного тока. Особенностью данной модели — полностью ручной режим набора напряжения путем вращения рукоятки регулятора напряжения. Данная модификация лишена режима ‘Прожиг’, режима ‘Автоматическая работа с ванной испытательной’, режимов работы с низковольтными блоками, режима ‘Быстрого / медленного отключения высокого напряжения’, интерфейса RS-485. В данной модификации остался режим ‘Проверка трансформаторного масла’ , опция USB и ПО с функцией фотографии экрана.
Информация о ходе испытаний представлена на графическом дисплее, информация о токе и напряжении представлена в цифровом формате и в виде бегущего графика.
Проверка трансформаторного масла.
Приборы серии АВИЦ имеют режим ‘Проверка трансформаторного масла’, т.е. при пробое масла в испытательной ячейке прибор выводит на экран значения напряжения, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора необходимо установить высоковольтный резистор номиналом 1.5…2.5 МОм для увеличения выходного сопротивления блока высоковольтного.
Доп. опция с замыкателем.
Данная опция состоит из короткозамыкателя с электромагнитом. При включении прибора кнопкой ‘СЕТЬ’ короткозамыкатель отводится от высоковольтного вывода, соответственно при отключении питания прибора — соединяет высоковольтный вывод с ‘землей’.
Особенности:
- Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение
- Исполнение 3 — стальной корпус, исполнение под стойку 19′
- Разработка и производство России
- Применен высоковольтный разъем вместо высоковольтного изолятора
- Компактные размеры и средняя масса
- Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия
- Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах
- Провод питания — собственного изготовления
- Режим проверки трансформаторного масла с фиксацией значений U
- Запуск таймера с любого напряжения
- Режим ПРОЖИГ — полноценный прожиг в диапазоне 10…40 кВ, 60…45 мА.
- Режим работы с ванной испытательной АВИЦ-20П
- Интерфейс USB и ПО с фотографией рез-та
- Интерфейс RS-485 с форматом ModBus RTU
- Встроенное разрядное устройство
- Встроенный диодный выпрямитель
- Графическое и цифровое отображение напряжения и тока
- Отсутствие коронации, гула, дребезга
- Влагопылезащитное исполнение блоков IP54 и IP60
- Защита экрана — поликарбонат с защитным покрытием
- Установка тока отключения от 1 до 110 мА с шагом 1 мА
- Установка тока ограничения от 1 мА до 101 мА с шагом 1 мА
- Фиксация значений U и I при эл. пробое в нагрузке
- Автоматический и ручной режим работы, модифицированный таймер
- Температурная защита высоковольтного блока 50 град.
