Описание и характеристики
Описание

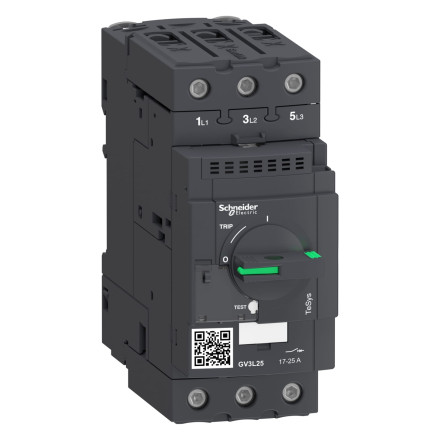

Автоматический выключатель TeSys GV3L25 предназначен для защиты и управления электродвигателей, мощностью 11кВт (при 400...415Vac 50/60Hz).
Выключатель оборудован зажимами с винтами BTR (с внутренним шестигранником), которые затягиваются торцевым ключом No4. Новая запатентованная технология присоединения Everlink обеспечивает постоянное качество зажима кабелей. Даже в случае текучести проводников сила сжатия кабелей остается неизменной благодаря действию пружины силового соединителя.
Характеристики
| Серия | TeSys |
| Наименование продукта | TeSys GV3 |
| Тип продукта | Автоматический выключатель |
| Краткое название устройства | GV3L |
| Область применения | Двигатель |
| Описание полюсов | 3P |
| Тип сети | Переменный ток |
| Категория применения | Категория A в соответствии с IEC 60947-2 AC-3 в соответствии с IEC 60947-4-1 |
| Частота сети | 50/60 Гц |
| Отключающая способность | 100 кА Icu в 230/240 V переменный ток 50/60 Гц 100 кА Icu в 400/415 В переменный ток 50/60 Гц 50 кА Icu в 440 В переменный ток 50/60 Гц 12 кА Icu в 500 В переменный ток 50/60 Гц 6 кА Icu в 690 В переменный ток 50/60 Гц |
| [Icu] номинальная предельная наибольшая отключающая способность (на к.з.) | 100 % в 230/240 V переменный ток 50/60 Гц 100 % в 400/415 В переменный ток 50/60 Гц 100 % в 440 В переменный ток 50/60 Гц 50 % в 500 В переменный ток 50/60 Гц 50 % в 690 В переменный ток 50/60 Гц |
| Технология расцепителя | Магнитный |
| Ток срабатывания электромагнитного расцепителя | 350 А |
| Способ установки | Симметричная DIN-рейка 35 мм: с зажимом Панель: привинченный (with 3 x M4 screws) |
| Рабочее положение | Любая позиция |
| Мощность двигателя, кВт | 11 кВт в 400/415 В переменный ток 50/60 Гц 15 кВт в 500 В переменный ток 50/60 Гц 18.5 kW at 690 V AC 50/60 Hz |
| Тип управления | Поворотная ручка |
| [Ue] номинальное рабочее напряжение | 690 V AC 50/60 Hz в соответствии с IEC 60947-2 |
| Номинальное напряжение изоляции | 690 V AC 50/60 Hz в соответствии с IEC 60947-2 |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ МЭК 60947-2 |
| Механическая износостойкость | 50000 циклов |
| Электрическая износостойкость | 50000 циклов для AC-3 в 415 В |
| Максимальная частота коммутации | 25 цикл/ч |
| соединения – клеммы | Соединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² жесткий кабель Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² жесткий кабель Соединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² гибкий без наконечника Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² гибкий без наконечника Соединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² гибкий с кабельным наконечником Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² гибкий с кабельным наконечником |
| момент затяжки | 5 Н-м в соединители EverLink с винтами BTR 25 мм² 8 Н-м в соединители EverLink с винтами BTR 35 мм² |
| механическая стойкость | Удары: 15 g (ном.) в течение 11 мс закрытый в соответствии с IEC 60068-2-27 Удары: 30 gn в течение 11 мс открытый в соответствии с IEC 60068-2-27 Вибрации: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6 |
| Соответствие требованиям по изоляции | Да в соответствии с IEC 60947-1 |
| высота | 132 мм |
| ширина | 55 мм |
| глубина | 136 мм |
| Вес нетто | 0,96 кг |
| Стандарты | EN/МЭК 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1 |
| Сертификаты | IECEE CB Scheme CCC EAC ABS LROS (Lloyds register of shipping) DNV-GL BV |
| Защитное исполнение | |
| IP20 в соответствии с IEC 60529 | |
| степень защиты IK | IK09 |
| Рабочая температура окружающей среды | -20…60 °C |
| Температура окружающей среды при хранении | -40…80 °C |
| Огнестойкость | 960 °C в соответствии с IEC 60695-2-1 |
| Рабочая высота | 0...3000 м |
Комплектация
- Выключатель
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
БрендSchneider Electric
Артикул производителяGV3L25
Габариты132 × 55 × 136 мм
