Описание и характеристики
Описание
Блескомеры ВОСТОК-7 модификации БФ-20-60-85-В7-268Н предназначен для измерений блеска в геометриях освещения/наблюдения: 20°/20° - размер измеряемого участка не более 10х10 мм (круг); 60°/60° - размер измеряемого участка не более 9х15 мм (эллипс); 85°/85° - размер измеряемого участка не более 5х36 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя). Встроенное ПО осуществляет хранение до 1000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на цветной жидкокристаллический дисплей 74х49 мм.

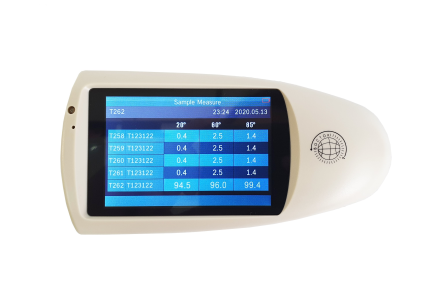

Прибор измеряет блеск на плоских поверхностях с возможностью зарядки питания и управления прибором с компьютера в режиме реального времени: проведение замеров, экспорт и печать данных через USB-кабель и программное обеспечение. ПО позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ), величину отклонения и диапазон разброса/отклонения значений от выбранного эталона. Большой цветной дисплей 3,5”, который позволяет отображать одновременно 5 последних результатов замеров (легко сравнивать), , а также входить в меню прибора и управлять им. Режимы замеров: базовый (моментальный в одной точке) – только 1 режим доступен на дисплее прибора, а также на дисплее ПК при управлении прибором доступны 2 других режима: статистический режим (с вычислением статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ) и др. параметры) и режим контроля качества (с установкой нижней и верхней границ допустимого диапазона измерений блеска). Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в пластиковом корпусе со встроенным литиевым аккумулятором.

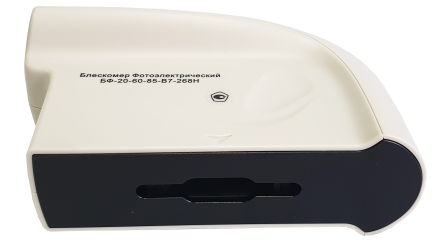

Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 20° (или 60°, или 85°) от нормали к измеряемой поверхности.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
Узел фотоприемника блескомера, ось которого также расположена под углом 60° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
Характеристики
Таблица 1. Метрологические характеристики блескомеров.
Наименование характеристики |
Значение |
Диапазон измерений, единиц блеска:
|
от 2 до 100 от 3 до 100 от 4 до 100 |
Пределы допускаемой абсолютной погрешности измерений, единиц блеска:
|
±2 ±3 ±4 |
Дискретность показаний, единиц блеска:
|
0.1 1 |
Таблица 2. Основные технические характеристики блескомеров
| Наименование характеристики | Значение |
Геометрия освещения/наблюдения:
|
60°/60° 20°/20°; 60°/60°и 85°/85° |
Параметры электрического питания:
|
1.5 3.7 |
| Потребляемая мощность, В А, не более | 5 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 160 х 85 х 95 |
| Габаритные размеры в упаковке (длина × ширина × высота), мм, не более | 300 х 250 х 95 |
| Масса, г, не более | 400 |
| Масса в упаковке, г, не более | 1100 |
Рабочие условия эксплуатации:
|
от 0 до +40 85 |
Таблица 3. Сравнительные технические характеристики трёхугловых 200/200, 600/600 и 850/850 блескомеров.
| Наименование характеристики | Значение | |||
| Модификация | БФ-20-60-85 | БФ-20-60-85- В7-268 |
БФ-20-60-85- В7-268Н |
БФ-20-60-85- В7-268НД |
| Тип геометрии измерения | 20°, 60°, 85° | |||
| Размер измеряемого участка, мм |
|
|
|
|
| Диапазон показаний, единиц блеска (GU) |
|
|
|
|
| Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
|
|
||
| Режим замеров | одиночный и множественный | одиночный | одиночный и множественный |
|
| Экран (ЖК-дисплей), мм, не менее | 48 х 16, чёрно/белый | 49 х 24,чёрно/белый | 74 х 49, цветной сенсорный |
|
| Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры | есть | нет | есть | |
| Калибровка | авто | ручная | ||
| Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию) | отдельные одинарные (2 шт.): из белой керамики и чёрного кварца – мориона | вмонтирована внутрь крышки защитного чехла-держателя (1 шт.): из чёрного кварца – мориона |
||
| Память, к-во замеров | 1000 | ≤3500 | 1000 | ≤5000 |
| ПО для передачи и работы с данными на ПК | есть | |||
| Звуковой сигнал измерения (зуммер) | есть | |||
| Автоотключение прибора, мин. | 2 | настраиваемое | 5 | |
| Длительность непрерывной работы, ч | 60 | 55 /∞через USB |
8 | |
| Габаритные размеры (длина × ширина × высота), мм, не более | 144 х 32 х 64 | 160 х 52 х 84 | 160 х 75 х 90 | |
| Масса, г, не более | 260 | 290 | 350 | |
| Материал корпуса | алюминий | пластик | ||
| Срок службы, лет, не менее | 10 | 7 | ||
| Соответствие международным стандартам | ISO 2813; ISO 7668; ASTM D523; DIN-67530 | |||
| Соответствие ГОСТ | ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) | |||

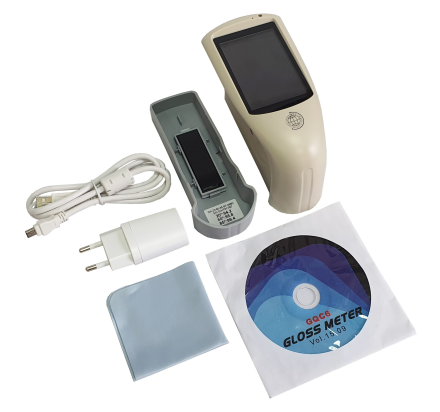

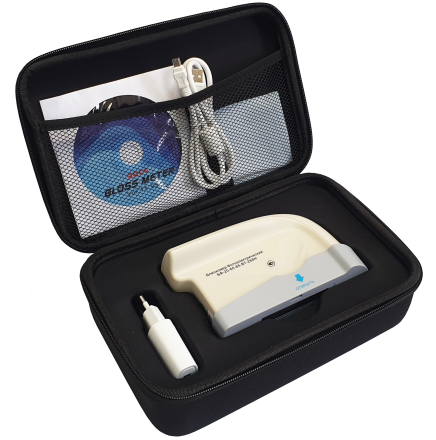

Комплектация
- Блескомер ВОСТОК-7 БФ-20-60-85-В7-268Н
- Установочная (настроечная) мера блеска поверхности
- Тканевая протирочная салфетка из микрофибры
- Тканевая протирочная салфетка из микрофибры
- Защитный чехол-держатель
- CD диск или флэшка с программным обеспечением и USB кабель
- Установочная (настроечная) мера блеска поверхности (дополнительная)
- Элемент питания (аккумулятор или батарея)
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
Дополнительная комплектация
1. Меры блеска
