Описание и характеристики
Описание

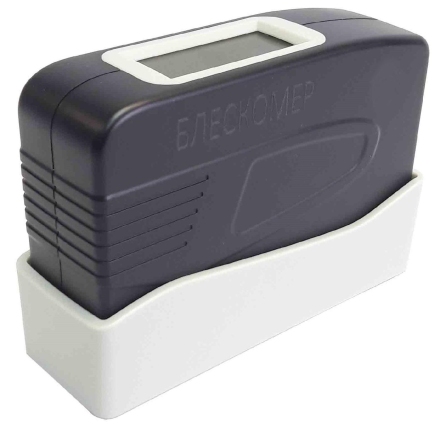

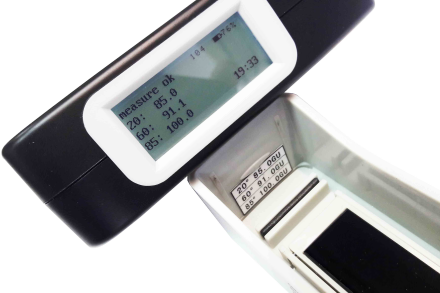

Блескомер ВОСТОК-7 модификации БФ-20-60-85-В7 измеряет блеск при геометриях освещения/наблюдения 200/200; 600/600; 850/850 с возможностью связи с компьютером для передачи данных статистики, печати и анализа через USB-кабель и программное обеспечение, выполнены в пластиковом корпусе, управление всеми функциями прибора единой клавишей. Режим замеров: одиночный (моментальный в одной точке). Поставляются в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора.
Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
Узел фотоприемника блескомера, ось которого также расположена под углом 20° (или 60°, или 85°) от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
К ДАННОМУ ТИПУ БЛЕСКОМЕРОВ БФ ОТНОСЯТСЯ СЛЕДУЮЩИЕ МОДИФИКАЦИИ:
- БФ-20-60-85-В7
Модификация блескомера, применяемая для измерения плоской поверхности с любым уровнем блеска: низкого уровня блеска (матовые поверхности с низкой степенью глянца: бумага, фактурный пластик, лаки soft touch); среднего уровня блеска (полуматовые и полуглянцевые поверхности, в т.ч. пластики и полимеры по ISO 2813) и высокого уровня блеска (поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии).
Характеристики
Таблица 1. Метрологические и технические характеристики.
Наименование характеристики | Значение |
|
Модификация |
БФ-45-В7 |
БФ-20-60-85-В7 |
Тип геометрии измерения |
450 |
200, 600, 850 |
Размер измеряемого участка, мм |
10 х 14 эллипс |
8 х 16 эллипс |
Диапазон показаний, единиц блеска (GU) |
от 0 до 199.9 |
от 0 до 200 |
Диапазон измерений, единиц блеска (G) |
от 0 до 70 |
от 0 до 99.9 |
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
<±0.4 |
<±0.4 |
Пределы допускаемой абсолютной погрешности измерений блеска, единиц блеска (GU) |
<±1.2 |
<±1.2 |
Разрешение (GU) |
0.1 |
0.1 |
Режим замеров |
одиночный и сканирование |
одиночный |
Экранная статистика значений из серии измерений: среднее и среднеквадратическое |
- |
- |
Калибровка |
ручная |
авто |
Размер ЖК-дисплея, мм |
35 х 15 |
47 x 19 |
Память, к-во замеров |
- |
734 |
Передача данных на ПК через USB |
- |
+ |
Звуковой сигнал измерения (зуммер) |
+ |
+ |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от 0 до 40 ≤85 |
|
Электропитание осуществляется от элемента питания АА напряжением, В*к-во | 1.5 х 1 |
|
Автоотключение прибора, мин. |
1.5 |
1 |
Длительность непрерывной работы, ч |
60 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
114 х 32 х 64 |
136 х 91 х 46 |
Масса, г, не более |
300 |
380 |
Материал корпуса |
алюминий |
пластик |
Срок службы, лет, не менее |
10 |
7 |
Соответствие международным стандартам |
ASTM-C346; ASTM-2767 |
ISO 2813; ISO 7668; ASTM D523; DIN-67530 |
Соответствие ГОСТ |
ГОСТ 896-69 |
ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) |

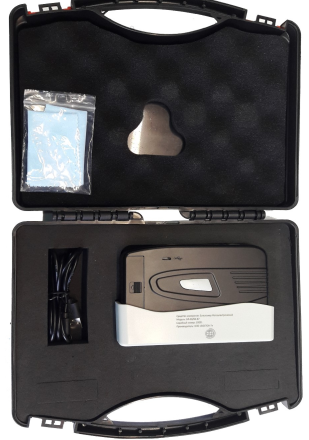

Комплектация
- Блескомер ВОСТОК-7 БФ-20-60-85-В7
- Установочная (настроечная) мера блеска поверхности
- Тканевая протирочная салфетка из микрофибры
- Футляр - упаковочный кейс
- Защитный чехол-держатель
- CD диск или флэшка с программным обеспечением и USB кабель
- Установочная (настроечная) мера блеска поверхности (дополнительная) (по заказу)
- Элемент питания (аккумулятор или батарея) (по заказу)
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
Дополнительная комплектация
1. Меры блеск
