Описание и характеристики
Описание

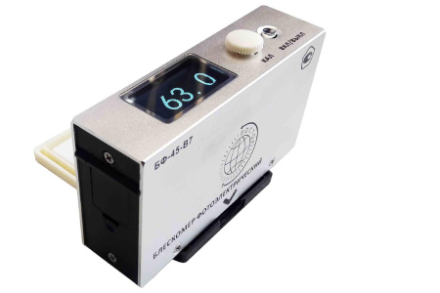

Блескомер ВОСТОК-7 модификации БФ-45-В7 измеряет блеск при геометрии освещения/наблюдения 450/450 по ГОСТ 896-69 без возможности связи с компьютером для передачи данных, выполнены в прочном алюминиевом корпусе, устойчивом к загрязнениям, царапинам, падениям и т.п. Режим замеров: одиночный (моментальный в одной точке) и сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности. Поставляются в комплекте с отдельной двойной мерой блеска (из белой керамики и чёрного кварца – мориона). Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей.
Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
Узел фотоприемника блескомера, ось которого также расположена под углом 45° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
К ДАННОМУ ТИПУ БЛЕСКОМЕРОВ БФ ОТНОСЯТСЯ СЛЕДУЮЩИЕ МОДИФИКАЦИИ:
- БФ-45-В7
Модификация блескомера, применяемая для измерения плоской поверхности со средним и сильно блестящим уровнем блеска, а также по ГОСТ 896-69.
Характеристики
Таблица 1. Метрологические и технические характеристики.
Наименование характеристики | Значение | |
Модификация | БФ-45-В7 | БФ-20-60-85-В7 |
Тип геометрии измерения | 450 | 200, 600, 850 |
Размер измеряемого участка, мм | 10 х 14 эллипс | 8 х 16 эллипс |
Диапазон показаний, единиц блеска (GU) | от 0 до 199.9 | от 0 до 200 |
Диапазон измерений, единиц блеска (G) | от 0 до 70 | от 0 до 99.9 |
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) | <±0.4 | <±0.4 |
Пределы допускаемой абсолютной погрешности измерений блеска, единиц блеска (GU) | <±1.2 | <±1.2 |
Разрешение (GU) | 0.1 | 0.1 |
Режим замеров | одиночный и сканирование | одиночный |
Экранная статистика значений из серии измерений: среднее и среднеквадратическое | - | - |
Калибровка | ручная | авто |
Размер ЖК-дисплея, мм | 35 х 15 | 47 x 19 |
Память, к-во замеров | - | 734 |
Передача данных на ПК через USB | - | + |
Звуковой сигнал измерения (зуммер) | + | + |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от 0 до 40 ≤85 | |
Электропитание осуществляется от элемента питания АА напряжением, В*к-во | 1.5 х 1 | |
Автоотключение прибора, мин. | 1.5 | 1 |
Длительность непрерывной работы, ч | 60 | |
Габаритные размеры (длина × ширина × высота), мм, не более | 114 х 32 х 64 | 136 х 91 х 46 |
Масса, г, не более | 300 | 380 |
Материал корпуса | алюминий | пластик |
Срок службы, лет, не менее | 10 | 7 |
Соответствие международным стандартам | ASTM-C346; ASTM-2767 | ISO 2813; ISO 7668; ASTM D523; DIN-67530 |
Соответствие ГОСТ | ГОСТ 896-69 | ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) |

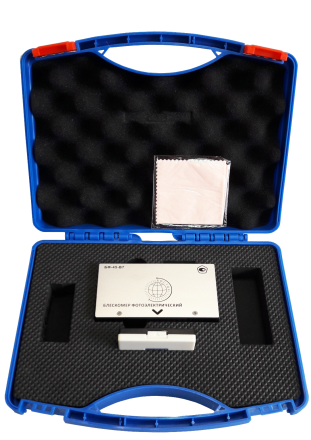

Комплектация
- Блескомер ВОСТОК-7 БФ-45-В7
- Установочная (настроечная) мера блеска поверхности
- Тканевая протирочная салфетка из микрофибры

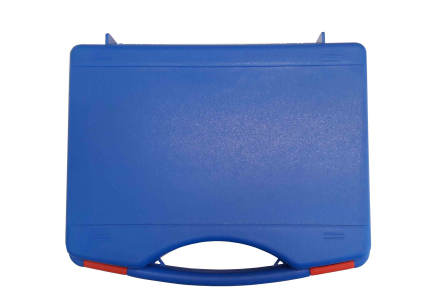

- Футляр - упаковочный кейс
- Защитный чехол-держатель
- CD диск или флэшка с программным обеспечением и USB кабель
- Установочная (настроечная) мера блеска поверхности (дополнительная) (по заказу)
- Элемент питания (аккумулятор или батарея) (по заказу)
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
Дополнительная комплектация
1. Меры блеска
