Описание и характеристики
Описание
Блескомеры фотоэлектрические БФ (далее блескомеры) предназначены для измерения блеска при углах освещения/наблюдения 60o/60o направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей̆ в видимой̆ области спектра с целью количественной̆ оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей̆.
Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
Узел фотоприемника блескомера, ось которого также расположена под углом 60° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
К данному типу блескомеров фотоэлектрических БФ относятся следующие модификации:
- БФ-60-ОБЫКНОВЕННЫЙ
- БФ-60-МРАМОР
- БФ-60-ПРЕЦИЗИОННЫЙ
- БФ-60-В7-192
- БФ-60/60-В7
- БФ-60-В7-60Н
Модификации блескомеров (6 типов), применяемые для измерения плоской поверхности со средним уровнем блеска (полуматовые и полуглянцевые поверхности): пластики и полимеры по ISO 2813, промышленные лакокрасочные поверхности, полированные поверхности из мрамора, гранита, стекла, керамики, строительной плитки и кирпича (полированный и керамический), поверхность бумаги и картона с красками и чернилами, а также плёночные и обёрточные материалы в полиграфии, отполированные алюминиевые и латунные сплавы и др. материалы.

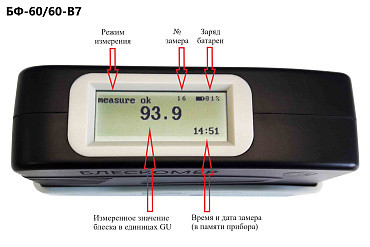

Блескомер модификации БФ-60/60-В7 предназначен для измерений блеска в геометрии освещения/наблюдения 60°/60°. Размер измеряемого участка не более 8x16 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя), хранение до 1245 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 47x19 мм.

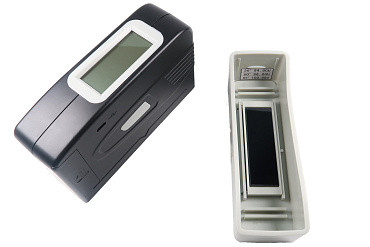

Прибор измеряет блеск на плоских поверхностях с возможностью связи с компьютером для передачи данных статистики, печати и анализа данных через USB-кабель и ПО. Программное обеспечение позволяет сохранять и распечатывать из памяти прибора данные измерений с указанием времени и даты замеров. Режим замеров: одиночный (моментальный в одной точке). Управление всеми функциями прибора единой клавишей. Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло).
Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора. Прибор изготавливается в пластиковом корпусе, имеет сменный элемент питания (батарейка или аккумулятор 1.5В).
Характеристики
Наименование характеристики |
Значение |
Диапазон измерений, единиц блеска:
|
|
Пределы допускаемой абсолютной погрешности измерений, единиц блеска:
|
|
Дискретность показаний, единиц блеска:
|
|
| Наименование характеристики | Значение |
Геометрия освещения/наблюдения:
|
|
Параметры электрического питания:
|
|
| Потребляемая мощность, В А, не более | 5 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 160 х 85 х 95 |
| Габаритные размеры в упаковке (длина × ширина × высота), мм, не более | 300 х 250 х 95 |
| Масса, г, не более | 400 |
| Масса в упаковке, г, не более | 1100 |
Рабочие условия эксплуатации:
|
|
| Наименование характеристики | Значение | ||||
| Модификация | БФ-60-ОБЫКНОВЕННЫЙ | БФ-60-МРАМОР | БФ-60-ПРЕЦИЗИОННЫЙ |
||
| Тип геометрии измерения | 600 |
||||
| Размер измеряемого участка, мм | 8 х 16 (эллипс) |
25 х 50 (эллипс) | 14 х 28 (эллипс) |
||
| Диапазон показаний, единиц блеска (GU) | от 0 до 1000 | от 0 до 199 |
|
||
| Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) | <±0.4 | <±1 |
|
||
| Режим замеров | одиночный и сканирование | одиночный и множественный |
|||
| Экран (ЖК-дисплей), мм, не менее | 36 х 19, чёрно/белый | 44 х 19, чёрно/белый |
|||
| Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры | нет | есть |
|||
| Калибровка | ручная | авто |
|||
| Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию) | отдельная двойная (1 шт.): из белой керамики и чёрного кварца – мориона |
||||
| Память, к-во замеров | нет | 1000 |
|||
| ПО для передачи и работы с данными на ПК | нет | есть | |||
| Звуковой сигнал измерения (зуммер) | нет | ||||
| Автоотключение прибора, мин. | 1.5 | ||||
| Длительность непрерывной работы, ч | 60 | ||||
| Габаритные размеры (длина × ширина × высота), мм, не более | 114 х 32 х 64 | ||||
| Масса, г, не более | 190 | ||||
| Материал корпуса | алюминий | ||||
| Срок службы, лет, не менее | 10 | ||||
| Соответствие международным стандартам | ISO 2813; ISO 7668; ASTM D523; DIN-67530 | ||||
| Соответствие ГОСТ | ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) | ||||
| Наименование характеристики | Значение | |||||
| Модификация | БФ-60-192 | БФ-60/60-В7 | БФ-60-В7-60Н |
|||
| Тип геометрии измерения | 600 |
|||||
| Размер измеряемого участка, мм | 9 х 15 (эллипс) |
8 х 16 (эллипс) | 9 х 15 (эллипс) |
|||
| Диапазон показаний, единиц блеска (GU) | от 0 до 1000 | от 0 до 200 | от 0 до 300 | |||
| Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
|
<±0.4 |
|
|||
| Режим замеров | сканирование | одиночный | ||||
| Экран (ЖК-дисплей), мм, не менее | 47 х 19, чёрно/белый | 74 х 49, чёрно/белый | ||||
| Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры | нет | есть | ||||
| Калибровка | ручная | авто | ручная | |||
| Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию) | вмонтирована внутрь крышки защитного чехла-держателя (1 шт.): из чёрного кварца – мориона |
|||||
| Память, к-во замеров | нет | 1245 | 1000 | |||
| ПО для передачи и работы с данными на ПК | есть | |||||
| Звуковой сигнал измерения (зуммер) | есть | |||||
| Автоотключение прибора, мин. | 3 | 1 | 5 | |||
| Длительность непрерывной работы, ч | 48 | 30 | 8 | |||
| Габаритные размеры (длина × ширина × высота), мм, не более | 122 х 45 х 60 | 136 х 91 х 46 | 160 х 75 х 90 | |||
| Масса, г, не более | 300 | 210 | 350 | |||
| Материал корпуса | алюминий | пластик | ||||
| Срок службы, лет, не менее | 10 | 7 | ||||
| Соответствие международным стандартам | ISO 2813; ISO 7668; ASTM D523; DIN-67530 | |||||
| Соответствие ГОСТ | ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) | |||||
Комплектация
- Блескомер ВОСТОК-7 БФ-60/60-В7
- Установочная (настроечная) мера блеска поверхности
- Тканевая протирочная салфетка из микрофибры
- Футляр - упаковочный кейс
- Защитный чехол-держатель
- CD диск или флэшка с программным обеспечением и USB кабель
- Установочная (настроечная) мера блеска поверхности (дополнительная)
- Элемент питания (аккумулятор или батарея)
- Паспорт
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация
- Меры блеска (МББ 60 "M-gloss")
- Меры блеска (МББ 60 "L-gloss")
- Меры блеска (МБД 60 (чёрная "H-gloss" + белая "М-gloss"))
- Меры блеска (НМБ 20-60-85 (чёрная "H-gloss" + белая "L-gloss"))
- Меры блеска (МБЧ 60 "H-gloss")
