Описание и характеристики
Описание
Блескомеры фотоэлектрические БФ (далее блескомеры) предназначены для измерения блеска при углах освещения/наблюдения 60o/60o направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей̆ в видимой̆ области спектра с целью количественной̆ оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей̆.
Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
Узел фотоприемника блескомера, ось которого также расположена под углом 60° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
К данному типу блескомеров фотоэлектрических БФ относятся следующие модификации:
- БФ-60-КРИВИЗНА
- БФ-60-В7-193
- БФ-60-В7-60М
Модификации блескомеров (3 типа), применяемые для измерения изогнутой и выпуклой поверхности со средним уровнем блеска (полуматовые и полуглянцевые поверхности), а также объектов малых размеров. Измерение плоской поверхности тоже осуществляется.

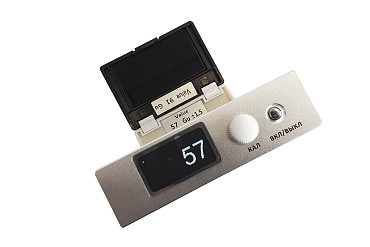

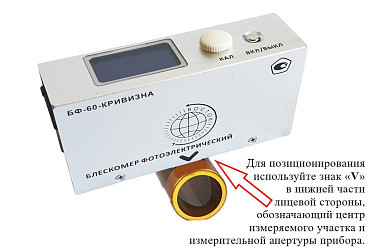

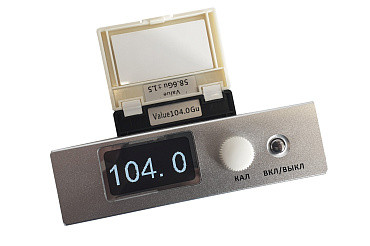

Блескомер модификации БФ-60-КРИВИЗНА предназначен для измерений блеска в геометрии освещения/наблюдения 60°/60°. Размер измеряемого участка не более 4 мм (круг). Калибровка показаний по установочной (настроечной) мере блеска поверхности производится вращением соответствующего регулятора. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 36х19 мм.

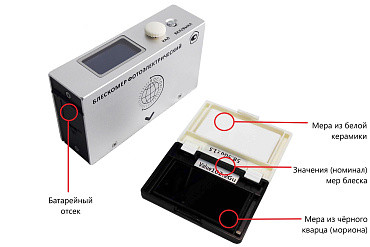

Прибор измеряет блеск на плоских, а также изогнутых поверхностях и изделиях сверхмалых размеров без возможности связи с компьютером для передачи данных. Режимы замеров: одиночный (моментальный в одной точке) и сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности. Поставляется в комплекте с отдельной двойной мерой блеска (из белой керамики и чёрного кварца – мориона). Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
Характеристики
Наименование характеристики |
Значение |
Диапазон измерений, единиц блеска:
|
|
Пределы допускаемой абсолютной погрешности измерений, единиц блеска:
|
|
Дискретность показаний, единиц блеска:
|
|
| Наименование характеристики | Значение |
Геометрия освещения/наблюдения:
|
|
Параметры электрического питания:
|
|
| Потребляемая мощность, В А, не более | 5 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 160 х 85 х 95 |
| Габаритные размеры в упаковке (длина × ширина × высота), мм, не более | 300 х 250 х 95 |
| Масса, г, не более | 400 |
| Масса в упаковке, г, не более | 1100 |
Рабочие условия эксплуатации:
|
|
| Наименование характеристики | Значение | ||||||
| Модификация | БФ-60-КРИВИЗНА | БФ-60-192 | БФ-60-В7-60М |
||||
| Тип геометрии измерения | 600 |
||||||
| Размер измеряемого участка, мм | Ø4 (круг) |
9 х 15 (эллипс) | 2 х 4 (эллипс) |
||||
| Диапазон показаний, единиц блеска (GU) | от 0 до 199.9 | от 0 до 1000 |
|||||
| Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) | <±0.4 |
|
|
||||
| Режим замеров | одиночный и сканирование | сканирование | одиночный | ||||
| Экран (ЖК-дисплей), мм, не менее | 36 x 19, чёрно/белый | 47 х 19, чёрно/белый | 74 х 49, чёрно/белый | ||||
| Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры | нет | ||||||
| Калибровка | ручная |
||||||
| Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию) | отдельная двойная (1 шт.): из белой керамики и чёрного кварца – мориона | вмонтирована внутрь крышки защитного чехла-держателя (1 шт.): из чёрного кварца – мориона |
|||||
| Память, к-во замеров | нет | 1000 | |||||
| ПО для передачи и работы с данными на ПК | нет | есть | |||||
| Звуковой сигнал измерения (зуммер) | нет | есть | |||||
| Автоотключение прибора, мин. | 1.5 | 3 | 5 | ||||
| Длительность непрерывной работы, ч | 60 | 48 | 8 | ||||
| Габаритные размеры (длина × ширина × высота), мм, не более | 114 х 32 х 64 | 122 х 45 х 60 | 160 х 75 х 90 | ||||
| Масса, г, не более | 190 | 300 | 350 | ||||
| Материал корпуса | пластик | алюминий | пластик | ||||
| Срок службы, лет, не менее | 7 | 10 | 7 | ||||
| Соответствие международным стандартам | ISO 2813; ISO 7668; ASTM D523; DIN-67530 | ||||||
| Соответствие ГОСТ | ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) | ||||||
Комплектация
- Блескомер ВОСТОК-7 БФ-60-КРИВИЗНА
- Установочная (настроечная) мера блеска поверхности
- Тканевая протирочная салфетка из микрофибры
- Футляр - упаковочный кейс
- Защитный чехол-держатель
- CD диск или флэшка с программным обеспечением и USB кабель
- Установочная (настроечная) мера блеска поверхности (дополнительная)
- Элемент питания (аккумулятор или батарея)
- Паспорт
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация
- Меры блеска (МББ 60 "M-gloss")
- Меры блеска (МББ 60 "L-gloss")
- Меры блеска (МБД 60 (чёрная "H-gloss" + белая "М-gloss"))
- Меры блеска (НМБ 20-60-85 (чёрная "H-gloss" + белая "L-gloss"))
- Меры блеска (МБЧ 60 "H-gloss")
